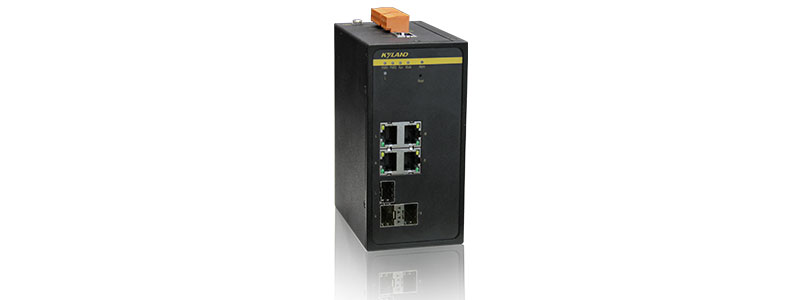

Ruby3A系列交換機是專門為滿足高可靠性的工業網絡而設計，實現了符合IEC62439-3標準的PRP(并行冗余協議)和HSR(高可用性無縫冗余)協議。Ruby3A可以實現單點故障零丟包，構建非?？煽康耐ㄐ啪W絡。全FPGA硬件解決方案使得Ruby3A可以在同一硬件上實現HSR和PRP的軟件可配置，并且具有非常低的網絡延時。Ruby3A支持IEEE 1588v2，通過HSR/PRP網絡，可以實現高精度的時鐘同步.
支持PRP(IEC62439-3-4)和HSR(IEC62439-3-5)
HSR/PRP端口光電可選(Combo)
支持基于硬件的IEEE1588v2
支持Reset功能
支持帶外管理網口
符合IEC61850-3和IEEE1613
| 軟件功能 | |
| 冗余功能 | 支持PRP，故障恢復時間0ms 支持HSR，故障恢復時間0ms 支持PRP/HSR Coupling 支持Quadbox模式 |
| 管理與維護 | 支持Console，Web，Telnet管理方式 支持SNMPv1/v2c/v3 支持IEC 61850 MMS Server 支持LLDP 支持DHCP client 支持軟件升級 支持配置上傳/下載 支持FTP 支持Syslog 支持端口告警，內存/CPU利用率告警 支持線纜檢測 |
| 時鐘同步 | 支持PTPv2（IEEE1588-2008）TC模式，精度小于1us 支持NTP 支持SNTP |
| 安全特性 | 支持SSH 支持SFTP 支持TACACS+ 支持RADIUS |
| 產品規格 | |
| 標準 | IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3u(100Base-TX和100Base-FX) IEC62439-3-5(HSR) IEC62439-3-4(PRP) |
| 接口 | 千兆光口：1000Base-X, 100Base-FX, SFP接口 千兆電口：100/1000Base-T(X), RJ45接口 調試口：RS232，RJ45接口 告警接口：3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A Max, 60W Max |
| 指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 本地接口Link指示燈：L HSR/PRP工作模式指示燈:Mode 端口指示燈:Link/ACT |
| 按鈕 | Reset:系統復位按鈕 |
| 電源 | 輸入電壓： 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子： 5芯5.08mm間距插入式端子（低壓） 3芯7.62mm間距插入式端子（高壓） 功率：<8W 過載保護：支持 反接保護：支持 冗余保護：支持 |

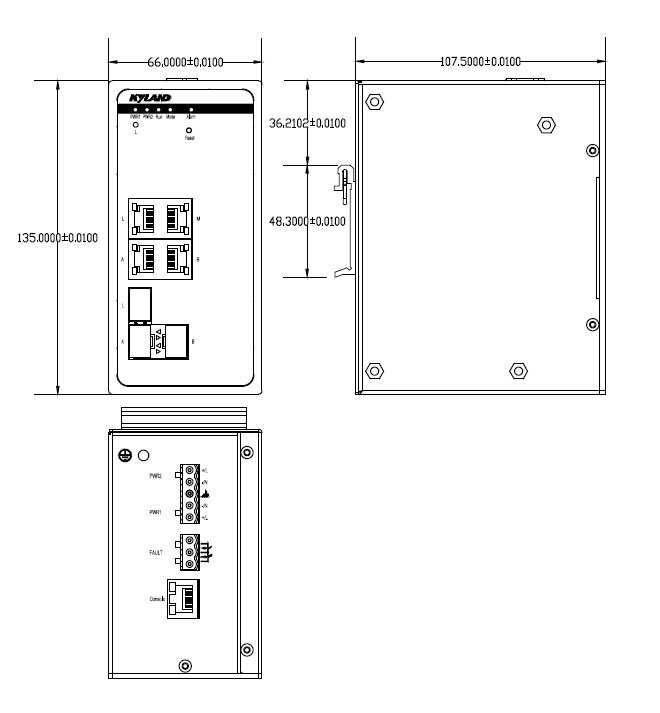

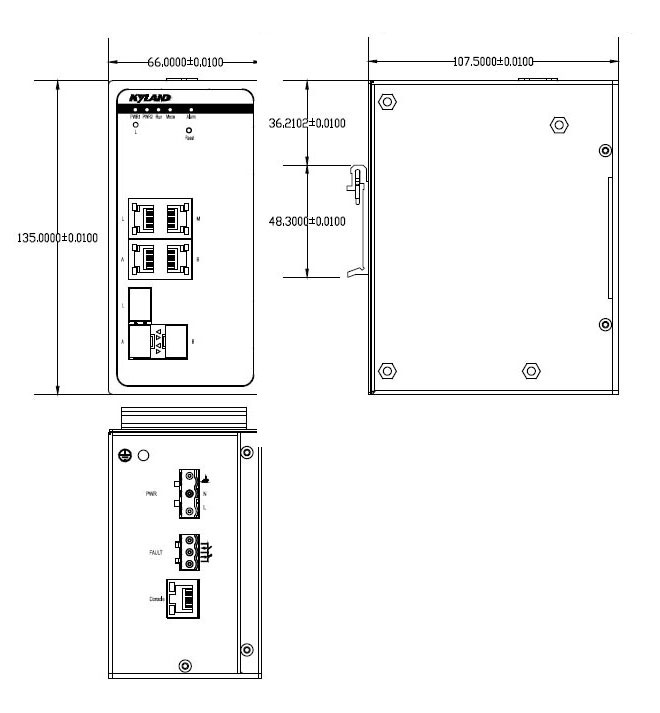

| 機械結構 | 外殼：金屬材質 散熱方式：自然冷卻，無風扇 防護等級：IP40 尺寸：66mm×135mm×107.5mm(W×H×D) 重量：1.25Kg 安裝方式：DIN卡軌式或壁掛式 |
| 環境 | 工作溫度：-40°C to +85°C 儲存溫度：-40°C to +85°C 相對濕度：5～95%無凝露 |
| 質保 | MTBF：351889h 保修期：5年 |
| 認證 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 IEC61850-3, IEEE1613 IEC 62368-1, EN 62368-1 |
| 行業標準 | EMI： FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模傳導) 30V(cont.),300V(1s) 機械： IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
| 推薦型號 | 描述 |
| Ruby3A-3G-HV | 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) |
| Ruby3A-3G-L2-L2 | 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 24-48VDC(18-72VDC),冗余輸入 |
選購配件
| 配件 | 配件說明 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 串口線 | RJ45/DB9，2米，編碼：111030019 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 低壓型號：5芯5.08毫米間距電源端子，編碼：107010505 高壓型號：3芯7.62毫米間距告警端子，編碼：107010805 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107010520 |
| 卡軌座 | 編碼：109990406 |
| 壁掛安裝板 | 型號：DT-BGAZ-02 |
