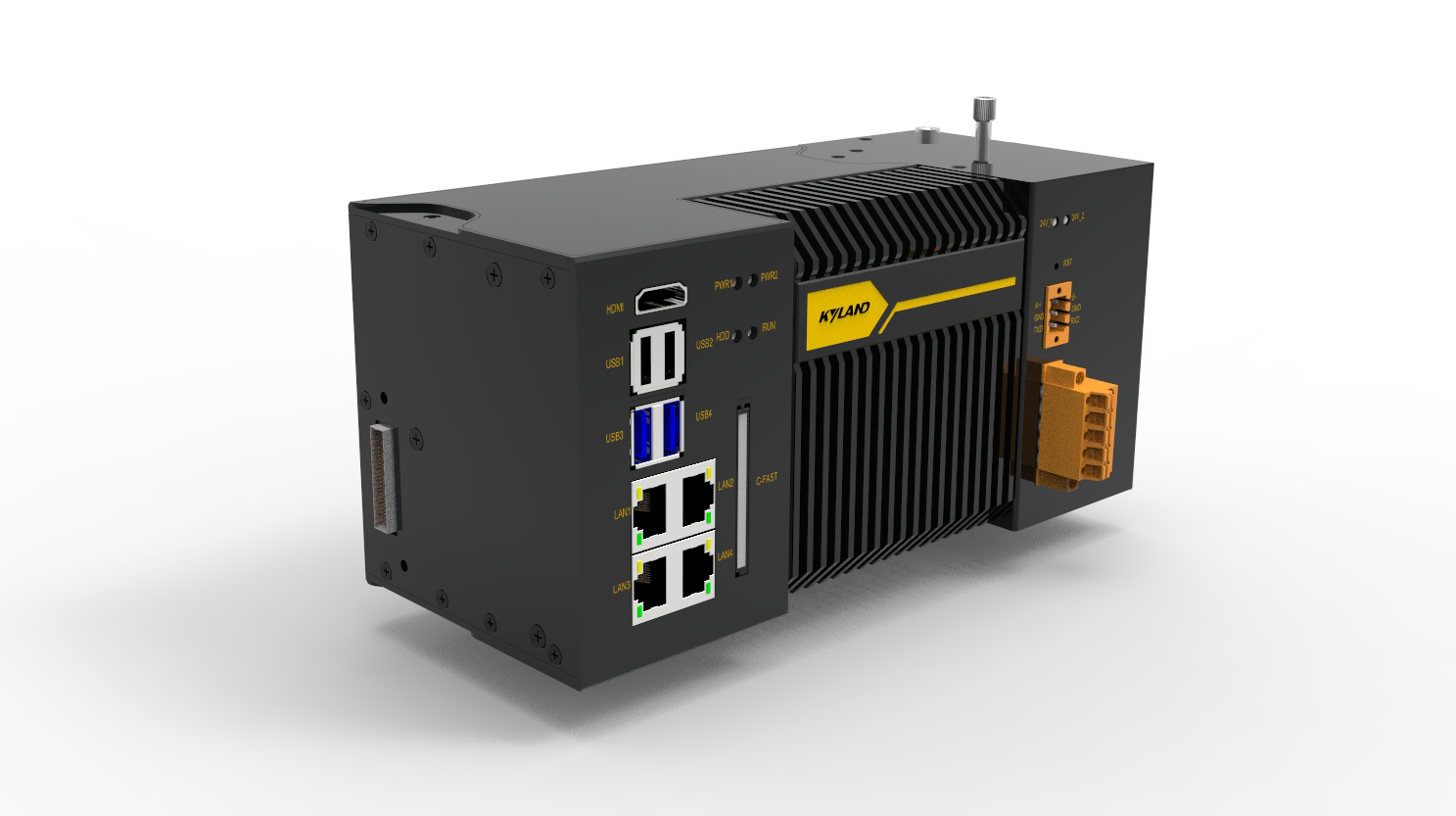

東土科技全新模塊化智能控制器NewPre3200，采用工業級設計，高可靠性，高靈活性，支持本地?cái)U(kuò)展IO模塊以及通信模塊，可以靈活適應不同工業現場應用。
NewPre3200基于Intel x86處理器，搭載高效實時控制開發工具M(jìn)aVIEW，整合多種工業級現場應用，實現生產全生命周期流程安全、可靠、高效運轉。
□ 高效無風扇散熱設計，保證 -40~70℃的工業寬溫設計
□ 符合 EMC 三級，IP40 防護等級，滿足嚴苛工業應用場景要求
□ 模塊化設計，可擴展 KYIO 模塊，支持本地?cái)U(kuò)展多種IO模塊
□ 支持Modbus TCP、Modbus RTU (Master) 、EtherCAT(Master) 、EtherNet/IP (Master) 、Profinet (Master) ，支持自定義的串口/TCP協議、OPC UA、MQTT等常用工業通信協議
| 硬件核心配置 | |
| 處理器 | Intel 八代酷睿I7/I5處理器 |
| 內存 | 8/16GB DDR4 |
| 存儲 | 標配 128GB CFast，支持加裝 mSATA 硬盤 |
| 掉電保持存儲區 | 64KB 可選 |
| 接口 | |
| 顯示接口 | 1 x HDMI，支持1080P |
| USB | 2 x USB2.0, 2 x USB3.1 |
| 以太網 | 4 x 100/1000BASE-T，RJ45，i350 |
| 串口 | 位于電源模塊，1 x RS232，1 x RS485 |
| 擴展槽 | 位于電源模塊右側，支持?jǐn)U展東土KYIO-H 模塊 |
| 指示燈 | |
| 電源指示燈 | PWR1，PWR2 |
| 系統指示燈 | RUN，ERR |
| 以太網口指示燈 | Link/ACT |
| 電源 | |
| 輸入 | 24VDC(18 ~ 36 VDC)，端子式，支持電源隔離，支持冗余輸入 |
| 輸出 | 直流24VDC,12VDC, 背板總線 |
| 主機功耗 | <50W |
| 指示燈 | 24V_1，24V_2 |
| 機械結構 | |
| 外殼 | 鋁質外殼 |
| 散熱方式 | 自然冷卻，無風扇 |

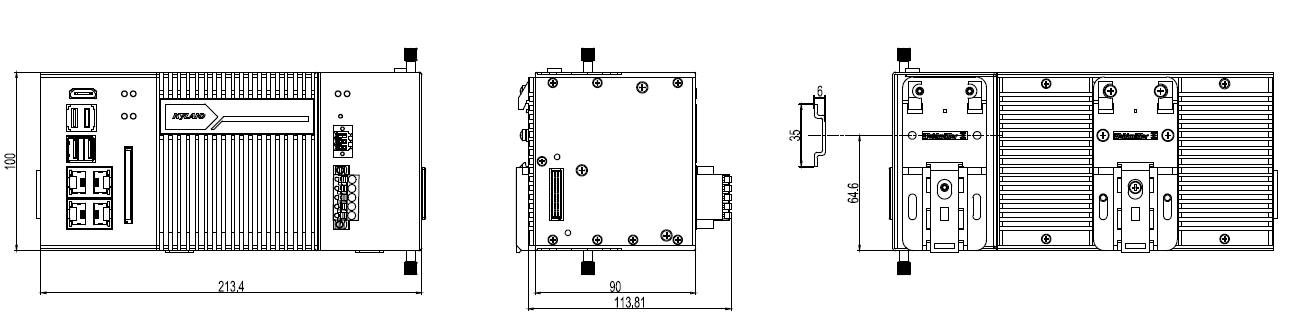

| 尺寸 | 計算模塊：155mm x 100mm x 90mm（W x H x D） 電源模塊：58mm x 100mm x 90mm（W x H x D） |
| 防護等級 | IP40 |
| 整機重量 | 2.5kg |
| 安裝方式 | 導軌式安裝 |
| 環境 | |
| 工作溫度 | -40~70℃ |
| 存儲溫度 | -40~85℃ |
| 濕度 | 5 ～ 95% 無凝露 |
| 行業標準 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m |
| 機械 | IEC60068-2-6（振動） IEC60068-2-27（沖擊) IEC60068-2-32（自由跌落） |
|
可選型號 |
說明 |
|
NewPre3200-I7-8665UE-M4D0-04B |
I7-8665UE/16GB DDR4/128GB CFast/LAN x 4/RS485 x 1/RS232 x 1/USB2.0 x 2/USB3.0 x 2/HDMI x 1 |
| 必選模塊 | 說明 |
| KYPM-K24V50W01 | 模組化邊緣控制器專用電源 |
