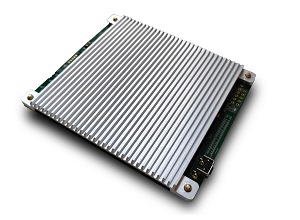

SICOM2000-L2-2G2GE20T是專為嵌入式集成應用開發的二層網管型嵌入式工業以太網核心交換模塊，最大支持20個百兆快速以太網接口及4個千兆以太網接口，其中2個為千兆COMBO口。支持寬范圍的可操作溫度（-40℃~70℃+），尺寸為80mmx95mmx16mm(長x寬x高)，適合多端口通訊、高度集成化的應用的要求。
SICOM2000-L2-2G2GE20T系列工業以太網交換模塊支持DRP和RSTP環網冗余協議，可以靈活組網，并滿足<20ms網絡斷線恢復時間。除以太網接口外，該模塊還提供15個GPIO接口可通過命令行進行配置及查詢，以滿足不同應用場景需要進行狀態查詢或輸出的需求。
該系列最多支持2個千兆電口+2個千兆Combo口+20個百兆電口
支持硬件復位功能
日志與系統程序使用獨立FLASH提高產品穩定性
*提供15個GPIO接口
支持DT-Ring協議族,RSTP/MSTP,DRP環網冗余
* 如需定義GPIO請聯系我們
| 產品規格 | |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3：(RS) 20V/m (80MHz-2GHz) IEC61000-4-4：(EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5： (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6：(CS)10V (150kHz-80MHz) IEC61000-4-8：(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9：(Pulsed magnetic field )300A/m IEC61000-4-29：(Voltage Short interruptions) 10ms 100% 機械 IEC61373(振動和沖擊) IEC60068-2-32(自由跌落) |
| 環境 | 工作溫度：-40℃～+70℃+ 儲存溫度：-40℃～+85℃ 相對濕度：5～95%無凝露 |
| 機械結構 | 尺寸：95mm x 80mm x 15.9mm 安裝方式：嵌入式 |
| 指示燈 | 運行指示燈:Run 環網指示燈:Ring,Master 電源指示燈:PWR 接口指示燈:Link/ACT |
| 接口 | 千兆端口：10/100/1000Base-T(X) 百兆端口：10/100Base-T(X) Console口：RS232 復位按鈕 電源輸出：3.3VDC接口 LED：28路LED控制接口 GPIO：15路接口 |
| 交換屬性 | 優先級隊列：8 VLAN數：4K VLAN ID：1～4093 組播組數：64 MAC表：16K 包緩沖區：4Mbit 最大包轉發率：17.9Mpps 交換延遲：<10us |
| 標準 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1s（MSTP） IEEE 802.1w（RSTP） IEEE 802.1X（訪問控制協議） |
| 軟件功能 | |
| 電源 | 輸入電壓：5VDC（電壓波動5%） 功耗：小于20W |
| 時鐘管理 | 支持SNTP client 支持PTPv2 TC模式 |
| IP管理 | 支持DHCP server/client/server option 82 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持FTP/TFTP文件傳輸及軟件升級 支持RMON 支持IP/MAC沖突告警,電源告警,端口告警,環告警 支持端口鏡像 支持Syslog 支持LLDP |
| 服務質量管理 | 支持ACL 支持802.1p和TOS/DiffServ,支持SP,WRR隊列調度 |
| 安全技術 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 |
| 組播技術 | 支持IGMP-snooping 支持GMRP 支持靜態組播 |
| 冗余功能 | 支持DT-ring, DT-ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP, 自愈時間<20ms 支持RSTP/MSTP |
| 交換功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持LACP 支持端口流控 支持端口限速,廣播風暴抑制 |
連接器：2 x SAMTEC “SFM-150-02-S-D-A-K-TR”。連接器安裝高度6.35m，散熱器安裝孔孔徑3.25mm。
產品選型
| 產品型號 | 輸出接口 | 備注 |
| SICOM2000-L2-C-2G2GE20T | 2個千兆Combo口，2個千兆電口，20個百兆電口 | 三防涂覆 |
| SICOM2000-L2-2G2GE20T | 2個千兆Combo口，2個千兆電口，20個百兆電口 |
