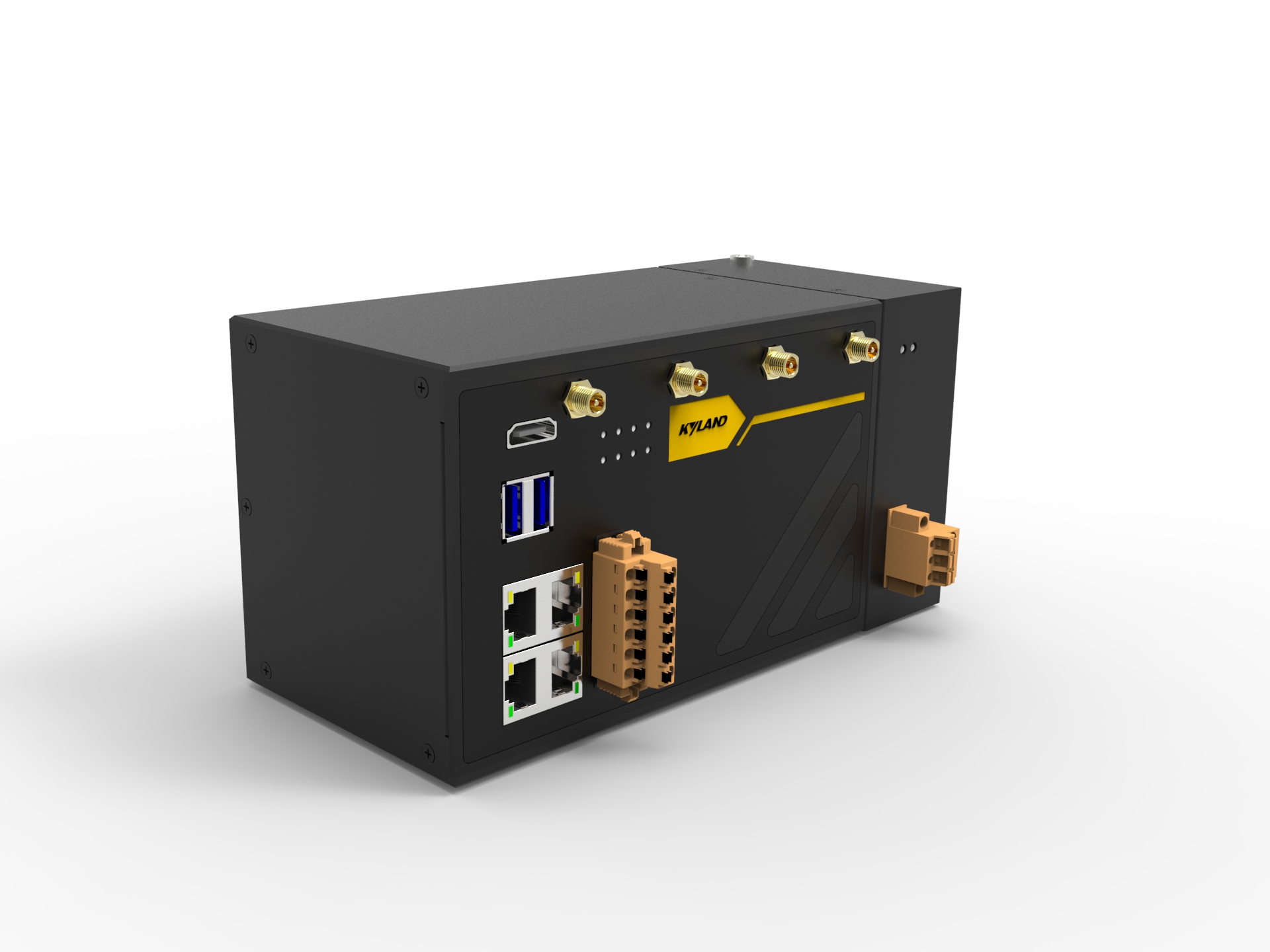

NewPre5100搭載龍芯2k1000雙核心處理器，100%國產化，為國家關鍵領域裝備自動控制保駕護航。
NewPre5100采用業界主流模組化拼接式控制器結構，可直接拼接擴展I/O模塊。NewPre5100支持主流工業協議，方便連接現場伺服、分布式I/O等設備，并支持4G/5G擴展，滿足多種連接要求。
安全可控
●元器件 100% 國產化
●MaVIEW 控制開發平臺完全自主研發
●小型化極致效能
●無風扇設計，-40~70℃寬溫運行
●符合 EMC 三級，IP40 防護，滿足嚴苛工業應用場景要求
●100mm 高度適合單手導軌安裝操作
●靈活模塊擴展
●支持HDMI、USB，本地可選配RS232、 RS485、CAN、PI、PO、DI、DO
●提供拼接端子，可擴展 KYIO-H、KYIO-C模塊（待發布），包括DI,DO,AI,AO,RTD等模塊
●支持 4G/5G 擴展，滿足多種連接要求
高性能控制
●預裝圖形化控制開發平臺 MaVIEW，支持 IEC61131-3，支持C++
●強實時保障，支持 1ms 的控制周期
●支持運動控制 PLCopen 單軸管理，單軸運動，多軸電子齒輪，電子凸輪，挺桿等功能, 支持多軸空間圓弧，空間直線插補
●支持 Modbus RTU, Modbus TCP, EtherCAT,Ethernet/IP, AUTBUS, 支持自定義的串口/CAN/TCP 協議，OPC UA Sever、MQTT 等常用工業通信協議
●支持AUTBUS寬帶實時總線
| 計算 | |
| CPU | 國產龍芯2k1000，雙核心，主頻 800MHz |
| 內存 | 2GB，可選4GB |
| 存儲 | 標配256MB板載存儲 |
| 擴展存儲 | 可選，mSATA，128GB， |
| 掉電保持 | 可選鐵電存儲16KB/256KB |
| 控制器運算周期 | 可配置，最小1ms |
| 冗余 | 支持熱備冗余控制器配置 |
| 接口 | |
| 顯示接口 | 1 x HDMI |
| USB | 2 x USB2.0 |
| 以太網 | 支持2路或4路100/1000BASE-T，RJ45 |
| AUTBUS | 可選，支持1路AUTBUS |
| 串口 | CAN,最大支持4路 / RS 485,最大支持4路 / RS232,最大支持1路（具體詳見選型表） |
| 無線 | 可選，4G/5G |
| 本地I/O | 3DO4PI4PO / 9DI6DO（具體詳見選型表） |
| I/O擴展 | 支持KYIO-H系列 / KYIO-C系列IO模塊（具體詳見選型表） /主機和電源模塊之間插入IO模塊 |
| 電源 | |
| 輸入 | 24VDC(18 ~ 36 VDC)，需搭配專用的電源模塊供電 |
| 主機功耗 | <20W |
| 機械結構 | |
| 機械結構 | 金屬外殼 |
| 防護等級 | IP40 |

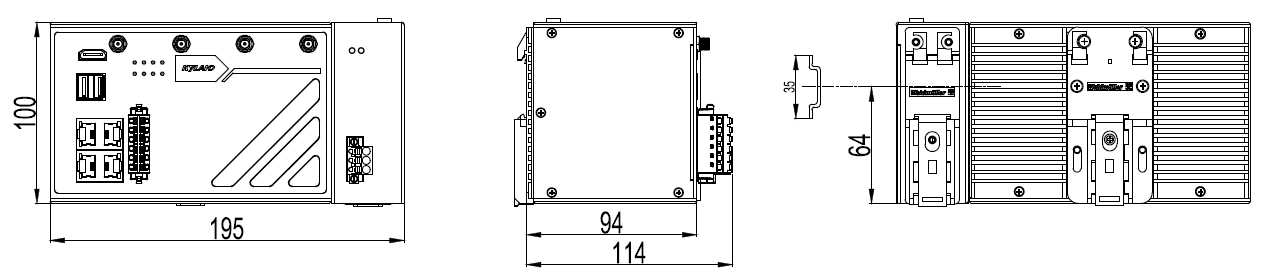

| 尺寸mm | 195 x 100 x 94（W×H×D），含電源模塊 |
| 整機重量 | 1.8Kg，含電源模塊 |
| 安裝方式 | 導軌式安裝 |
| 環境 | |
| 工作溫度 | -40~70℃ |
| 存儲溫度 | -40~85℃ |
| 濕度 | 5 ～ 95% 無凝露 |
| 散熱 | 無風扇，自然冷卻 |
| 行業標準 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
| 機械 | IEC60068-2-6( 振動) IEC60068-2-27( 沖擊) IEC60068-2-32( 自由跌落) |
|
可選典型型號 |
說明 |
|
NewPre5100-L2K1-M2D0W4-0403C1A |
龍芯2K1000-4G內存-256KB鐵電-硬盤128G+256M-支持4G-4網口-1路CAN-1路RS232-2路RS485(搭配H型IO和電源) |
|
NewPre5100-L2K1-M1D2W0A-0200A |
龍芯2K1000-2G內存-256KB鐵電-256M板載存儲-AUTBUS-2網口(搭配H型IO和電源) |
|
NewPre5100-L2K1-M2D2W0-0402C2A |
龍芯2K1000/板載內存4G/256KB鐵電存儲/128G硬盤+256M板載存儲/4網口/2CAN1RS4851RS232搭配H型IO和電源 |
|
必選模塊 KYPM |
說明 |
|
KYPM-K12V10W01 |
配套電源（H型必選） |
|
高速型 IO選型 |
|||
|
KYDI-1601H |
16 通道 DI 模塊 |
KYAO-0802H |
8 通道電流輸出模塊 |
|
KYDO-1202H |
12 通道直流 DO 模塊 |
KYRTD-0601H |
6 通道熱電阻輸入模塊 |
|
KYAI-0801H |
8 通道電流輸入模塊 |
KYAO-0801H |
8 通道電流輸出模塊 |
|
KYAI-0802H |
8 通道電壓輸入模塊 |
|
|
