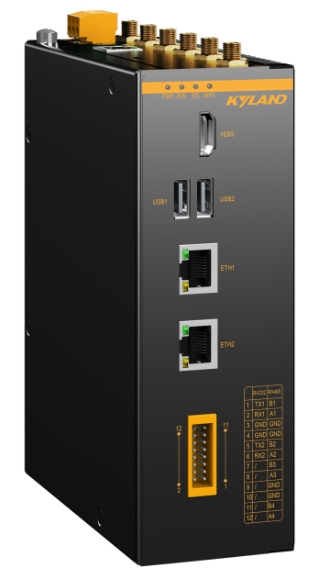

NewPre2300是一款基于ARM平臺的智能控制器，配合全自主可控的編程軟件，實現集邏輯控制和運動控制能力于一體，同時還具備豐富的通訊能力，定位于需要強大邏輯控制和多接口連接的中小型自動化解決方案。其設計適合在不需要復雜運動控制的應用場合中，提供可靠的邏輯處理和廣泛的通信能力。
□ 自主可控，采用國產ARM處理器的硬件加完全自主開發的控制工具，產品設計、升級、生產可控，保障供應安全
□ 無風扇設計，支持-20~60℃寬溫運行
□ 工業三級、IP40防護
□ 靈活配裝，可通過內部接口擴展選配5G、WIFI（或AI加速卡），可選配本地IO和CAN
□ 預裝MaVIEW LinuxRTE，支持實時控制，支持Modbus、EtherCAT、Profinet、CANopen、OPC UA、MQTT等常用工業通信協議
| 主系統 | |
| CPU | RK3399，2 x Cortex-A72 + 4 x Cortex-A53架構，主頻最高1.8GHz |
| 內存 | 4GB LPDDR3 |
| 存儲 | 32GB eMMC |
| 圖形處理器 | 四核ARM Mali-T860 GPU |
| 視頻處理器 | 支持4K VP9 and 4K 10bits H265/H264 視頻解碼 |
| AI加速卡（選配） | RK1808，3 TOPs for INT8 / 300 GOPs for INT16 / 100 GFLOPs for FP16(占用miniPCIe插槽) |
| 接口 | |
| 網絡接口 | 2 x 10/100/1000Base-T(X) |
| USB | 1 x USB3.0(USB1)，1 x USB2.0(USB2) |
| 串口 | 2 x RS485，2 x RS232 |
| IO（選配） | 8 x DI（NPN/PNP,隔離電壓3750Vrms）、8 x DO(晶體管輸出，每通道最大電流600mA，隔離電壓5000Vrms) |
| CAN(選配) | 1 x CAN |
| 顯示接口 | 1 x HDMI |
| 擴展 | 1 x miniPCIe ，1 x M.2 |
| 電源 | |
| 輸入電壓 | 9~36V |
| 接口端子 | 3芯5.08mm間距插入式端子 |
| 功率 | <20W |
| 過載保護 | 支持 |
| 反接保護 | 支持 |
| 機械結構 | |
| 外殼 | 金屬 |
| 散熱方式 | 自然冷卻 , 無風扇 |
| 防護等級 | IP40 |
| 重量 | <2kg |

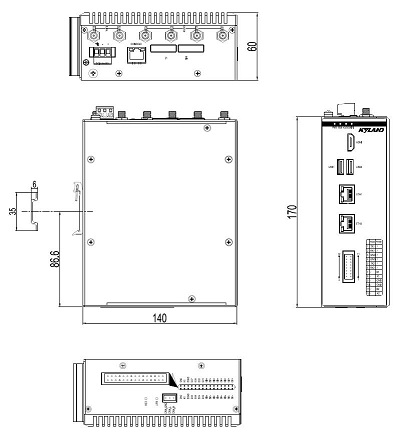

| 尺寸 | 140mm x 170mm x 60mm（W x H x D） |
| 安裝方式 | 卡軌式 |
| 環境 | |
| 工作溫度 | -20 ～ 60℃ |
| 存儲溫度 | -40 ～ 85℃ |
| 相對濕度 | 5 ～ 95% 無凝露 |
| 行業標準 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMS | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV（line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
| 機械 | IEC60068-2-6( 振動 ) IEC60068-2-27( 沖擊 ) IEC60068-2-32( 自由跌落 ) |
| 5G（選配） | |
| 模塊接口 | M.2 |
| 組網方式 | SA、NSA |
| 網絡制式 | 5G NR/LTE‐FDD/LTE‐TDD/WCDMA |
| 頻段 | Sub-6Ghz |
| 天線 | 4 × SMA 接口 ( 外螺內孔 ) |
| 卡座 | 1 × 抽屜式卡座 |
| WIFI（選配） | |
| 模塊接口 | miniPCIe |
| 標準及頻段 | 支持 IEEE802.11b/g/n，2.4G頻段，Station 模式 支持 IEEE802.11ac，5.8G頻段，Station 模式 |
| 安全加密 | WEP、WPA、WPA2 |
| 發射功率 | 26dBm（11b），21.5dBm（11g），20dBm（11n），16dBm（11ac） |
| 接收靈敏度 | <-72dBm@54Mpbs |
| 天線 | 2 × SMA 接口 ( 外螺內孔 ) |
| 設備型號 | 規格 |
| NewPre2300-R3399-M2D9MW0-0204A | 2 網4 串，2USB，帶桌面顯示 |
| NewPre2300-R3399-M2D9MW3-0204A | 2 網4 串，2USB，5G，WIFI，帶桌面 |
| NewPre2300-R3399-M2D9MW3-0204C01A16DIO | 2 網4 串，2USB，1CAN，8DI8DO，5G，WIFI，帶桌面顯示 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DAI | 2 網4 串，2USB，1CAN，8DI8DO，5G，AI加速卡，帶桌面顯示 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DIO | 2 網4 串，2USB，1CAN，8DI8DO，5G，帶桌面顯示 |
| NewPre2300-R3399-M2D9MW0-0204B | 2 網4 串，2USB，不帶桌面顯示 |
| NewPre2300-R3399-M2D9MW0-0204C01B16DIO | 2 網4 串，2USB，1CAN，8DI8DO，不帶桌面顯示 |
