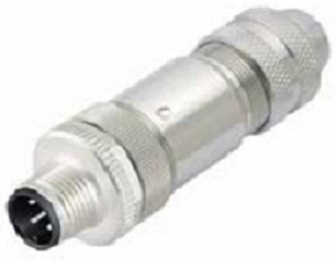

M12 D-Code連接器用于很多工業領域，包括電壓、信號和現場總線的應用。它們具有多種形態，具備良好的電磁兼容屏蔽功能，可適用于各種工業場景。M12-D-4P-M-Crimp是4 Pin公頭連接器，它具備極高的可靠性，支持IP67防護等級、-40℃～+85℃的工作溫度范圍，適用于各種惡劣的工作場景。
| 產品規格 | |
| 性能參數 | 最大電壓：250V 最大電流：4A 接觸電阻：≤ 3mΩ |
| 機械結構 | 接線方式：壓接接線 防護等級：IP67 連接器類型：4芯D-Code公端連接器 機械壽命：＞500插拔周期 |
| 環境參數 | 最高工作溫度：+85℃ 最低工作溫度：-40℃ |
| 殼體材料 | 插針材料：銅合金 卡環材料：不銹鋼 壓線環材料：銅合金 絕緣體材料：PA 絕緣體外套材料：PA 電纜夾材料：PA 密封圈材料：NBR 密封墊材料：NBR 材料符合環保要求，連接器對插符合IEC 61076-2-101 |

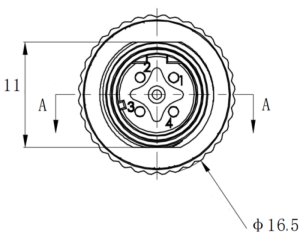

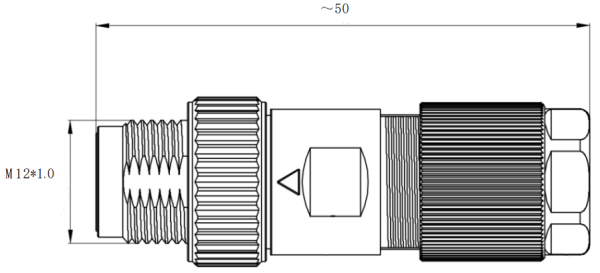

尺寸圖：

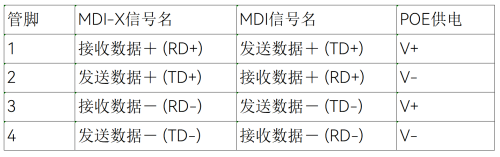

端子圖：

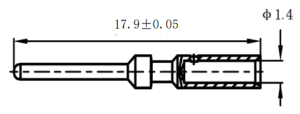

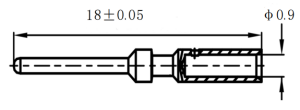

插針圖：
26~22AWG
20~18AWG
| SAP編碼 | 型號 | 插針壓線范圍 | 出線直徑 | 對應插針SAP編碼 | 對應插針型號 |
| 107100746 | M12-D-4P-M-Crimp-26~22AWG | 26~22AWG | 6~8mm | 107100773 | M12-D-4P-M-Crimp-26~22AWG插針 |
| 107100749 | M12-D-4P-M-Crimp-20~18AWG-7～9mm | 20~18AWG | 7~9mm | 107700757 | M12-D-4P-M-Crimp-20~18AWG插針 |
| 107100770 | M12-D-4P-M-Crimp-20~18AWG-6～8mm | 20~18AWG | 6~8mm | 107100757 | M12-D-4P-M-Crimp-20~18AWG插針 |
