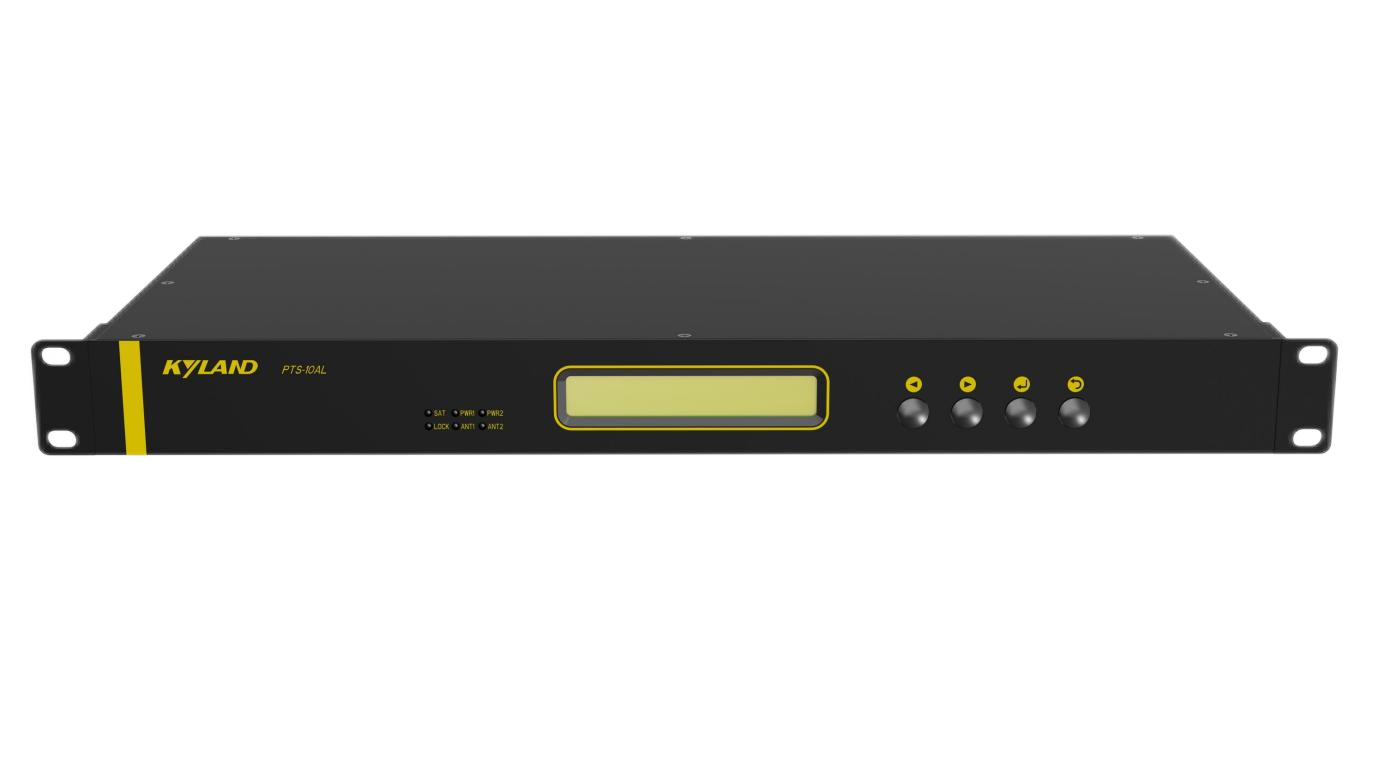

PTS-10AL精確時間同步裝置是一款為工業領域提供的納秒級時間服務的機架式多功能時鐘服務器。該服務器支持北斗/GPS/GLONASS雙通道絕對時間基準和IRIG-B地面基準時間源的自動跟蹤和鎖定，同時內置多源時間算法可提供天地互備多路時間源選擇及切換邏輯應用功能。
PTS-10AL支持PTP網絡時間同步授時信號，支持NTP/PTP/脈沖/IRIG-B碼/串行TOD時間報文等多種輸出信號以滿足不同行業的時間同步需求。
PTS-10AL時鐘服務器支持WEB/SNMP遠程系統管理和配置模式。
| 產品規格 | |
| 時間輸入源接口 | 類型一 衛星信號接口 2路BNC天線接口 同步精度<100ns 類型二 地面信號接口1 1路 FI 光纖接口：IRIG-B輸入接口 同步精度<100ns 類型三 地面信號接口2 1路光電復用接口/4路RJ45電口：PTP信號輸入接口 同步精度<100ns |
| 守時性能 | 寬溫晶振(TCXO) 20μs/h |
| 網絡端口 | 網口類型 1*10/100/1000M 光電復用接口 + 4*10/100M 電口 支持NTP、PTP功能 |
| 輸出端口 | 2路BNC接口：IRIG-B，PPS/PPM/PPH信號輸出 2路串行485接口：TOD，IRIG-B，PPS/PPM/PPH信號輸出 2路串行232接口：TOD，IRIG-B，PPS/PPM/PPH信號輸出 1路光電復用接口/4路RJ45電口：NTP，PTP信號輸出 |
| 性能參數 | NTP(RJ45/SFP)：優于50μs PTP(RJ45/SFP)：優于120ns IRIG-B(TTL電平/串行)：優于100ns 脈沖信號(TTL電平)：優于120ns TOD(串行)：優于150ns NTP請求量: ＞5000次/秒 |
| 接口指示燈 | Link/ACT，Speed |
| 面板指示燈 | 天線指示燈：ANT 電源指示燈：PWR 衛星鎖定指示燈：LOCK 衛星狀態燈：SAT |
| 電源及告警 | 輸入電壓 220VAC(85-264VAC/77-300VDC) 電源數量 單電源/雙電源可選 功耗 16W 接入端子 5.08mm間距插入式端子 電源告警 支持時鐘掉電狀態告警 狀態告警 支持時鐘守時狀態告警 |
| 面板按鍵 | UP 光標向左移/向前翻頁 DOWN 光標向右移/向后翻頁 ENTER 進入下級菜單/確認操作 ESC 返回上級菜單/取消操作 |

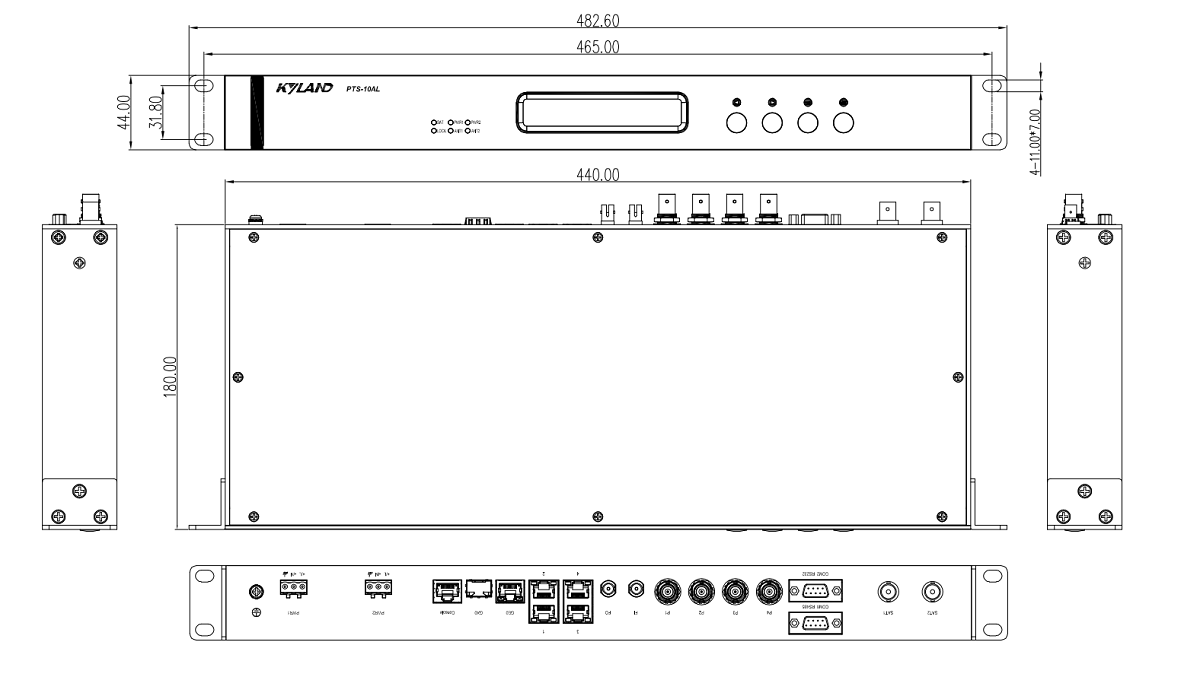

| 機械結構 | 設備尺寸 W×H×D：482.60×44×180mm 安裝方式 1U機架式安裝 外殼材質 金屬 凈重 2.6kg 防護等級 IP30以上 散熱方式 機箱表面散熱設計，無風扇 |
| 環境 | 工作溫度-40～70℃ 存儲溫度-40～85℃ 濕度5～95%，無凝露 |
| 質保 | 5年 |
| 行業標準 | EMI： FCC CFR47 Part 15 EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 可靠性要求 EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A IEC60068-2-1: Cold；IEC60068-2-2: Dry heat IEC60068-2-30: Damp heat 機械性能 IEC 60068-2-6 IEC 60068-2-27 |
設備選型
推薦型號
| 型號 |
電源類型 |
晶振類型 | PTP功能 | 衛星模塊 |
網口類型 1*10/100/1000M 光電復用端口， 4*10/100M 電口 支持NTP、PTP信號輸出功能 |
輸出接口 2路BNC接口 2路串行485接口 2路串行232接口 |
光纖輸入 |
| PTS-10AL-17211-HV |
單電源 220VAC(85-264VAC/77-300VDC) |
寬溫晶振 TCXO |
支持 |
單通道，可配置GPS/BDS/GLONASS |
支持 | 支持 | 支持 |
| PTS-10AL-17511-HV-HV |
雙電源 220VAC(85-264VAC/77-300VDC) |
寬溫晶振 TCXO |
支持 |
雙通道，可分別獨立配置GPS/BDS/GLONASS |
支持 | 支持 | 支持 |

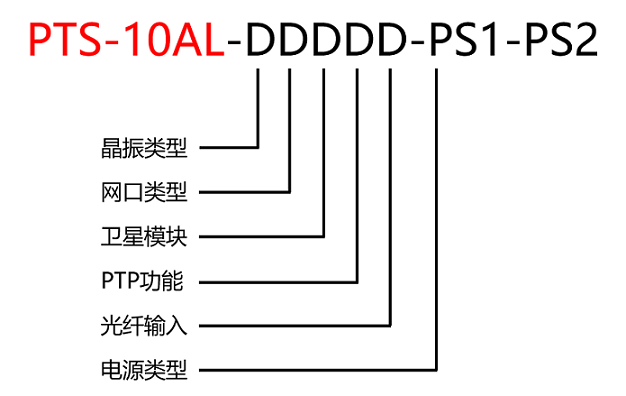

基本配置描述
| 類型 | P/N號 | 描述 |
| 晶振類型-D | 1 | 寬溫晶振 (TCXO) |
| 網口類型-D | 7 | 1*10/100/1000M 光電復用端口，4*10/100M 電口，支持NTP、PTP信號輸出功能 |
| 衛星模塊-D | 2 | 單通道，可配置GPS/BDS/GLONASS |
| 5 | 雙通道，可分別獨立配置GPS/BDS/GLONASS | |
| PTP功能-D | 1 | 支持 |
| 光纖輸入-D | 1 | 支持 |
| 電源類型-D | HV | 220VAC(85-264VAC/77-300VDC)，單電源 |
| HV-HV | 220VAC(85-264VAC/77-300VDC)，雙電源 |
配件包選型
| 時鐘服務器 | 對應時鐘配件包 | |||
| 描述 | 說明 | 物料編碼 | 物料描述 | 說明 |
| PTS-10AL-17211-HV | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
| PTS-10AL-17511-HV-HV | 雙衛星通道，雙電源 | 310007804 | 時鐘服務器配件包-2-2-50-B | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個底座式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 |
| 310007805 | 時鐘服務器配件包-2-2-50-H | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個抱箍式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 | ||
配件包說明
| 時鐘配件包 | 包含配件 | ||
| 物料描述 | 說明 | 數量 | |
| 時鐘服務器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
| 時鐘服務器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
配件說明
| 類型 | 物料描述 | 說明 |
| GPS天線 | PTS-ANT-GPS-30-BNC | GPS單模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-50-BNC | GPS單模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-100-BNC | GPS單模天線(100m線纜含蘑菇頭) | |
| BDS天線 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS雙模天線(100m線纜含蘑菇頭) | |
| GLONASS天線 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN雙模天線(100m線纜含蘑菇頭) | |
| 雙頻蘑菇頭 | PTS-ANT-GPS-BDS-N | GPS/BDS雙頻蘑菇頭(N型接頭) |
| 三頻蘑菇頭 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三頻蘑菇頭(N型接頭) |
| 天線同軸電纜 | PTS-ANT-CABLE-30 | 30m單衛星天線同軸電纜 |
| PTS-ANT-CABLE-50 | 50m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-80 | 80m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-100 | 100m單衛星天線同軸電纜 | |
| 電源線 | 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V |
| 信號放大器 | PTS-ANT-AMPLIFIER | 天線信號放大器(個/100m及以上天線長度) (需定制，如需使用請聯系公司) |
| 設備防雷器 | PTS-ANT-LIGHTING | 天線及設備防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | |
| 蘑菇頭安裝支架 | PTS-ANT-MOUNT-BASE | 底座式安裝支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 |
