分布式遠程IO系統由網絡耦合器模塊和擴展IO模塊組成，網絡耦合器模塊負責現場總線通訊，實現和主站控制器或者上位機軟件的通訊連接。
擴展IO模塊負責和現場的輸入輸出傳感器進行連接，輸入IO模塊采集現場各種信號并通過內部總線發送到網絡耦合器，控制器通過現場總線從耦合器中讀取數據并加工處理，然后將輸出數據寫入到網絡耦合器中，網絡耦合器再通過內部總線將輸出數據寫入到輸出IO模塊,從而實現設備的控制。
網絡耦合器可根據控制器系統的通信接口選擇對應總線的模塊，主流的工業通訊協議包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。擴展IO模塊分為6大類，數字量輸入模塊、數字量輸出模塊、模擬量輸入模塊、模擬量輸出模塊、特殊模塊、混合IO模塊等。
網絡耦合器和擴展IO模塊之間可以根據現場需求自由組合，在點位較多的情況下采用分布式IO模塊可以實現更低的成本要求
|
產品型號 |
型號說明 |
|

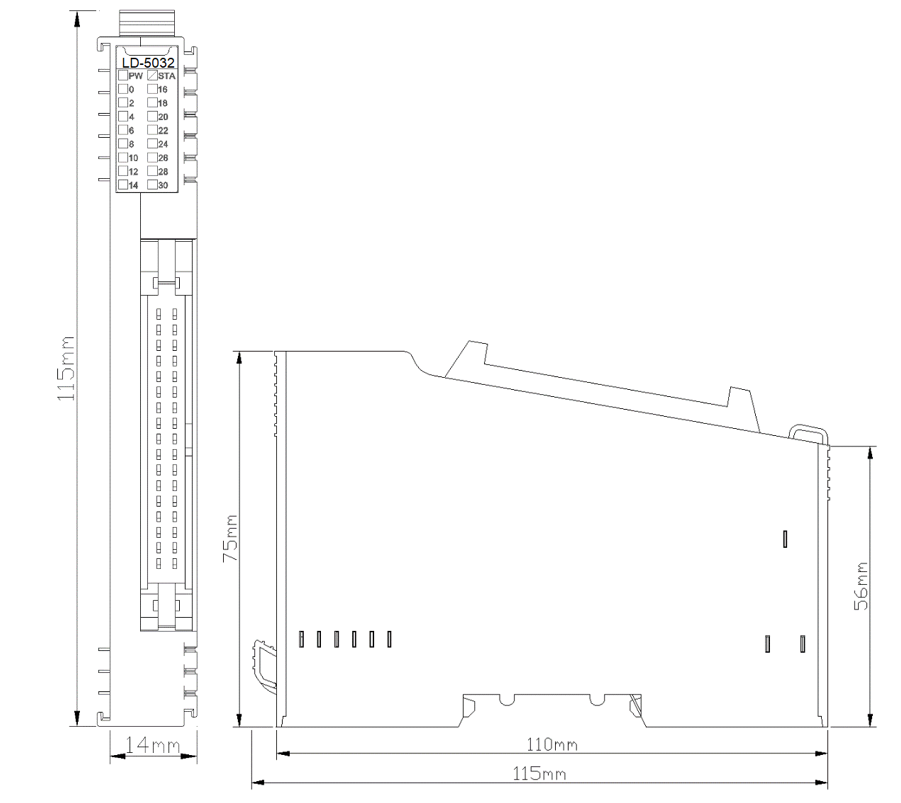

LX-7032 |
導軌安裝/32通道牛角連接器/彈簧接線方式 |
|
LX-4006 |
6通道現場電源分配模塊0V+24V+PE |
|
LX-4009 |
9通道現場電源分配模塊0V+24V |
|
LX-4018 |
18通道現場電源分配模塊0V |
|
LX-4118 |
18通道現場電源分配模塊24V |
|
LX-4218 |
18通道現場電源分配模塊PE |
|
LX-4108 |
現場電源擴展模塊（8A）/無需組態 |
|
LX-1005 |
總線擴展主站模塊/不大于8米/不多余5個站 |
|
LX-6108 |
擴展電源模塊（系統電源輸入24VDC/輸出5VDC/2A；現場電源輸入24VDC/輸出24VDC/8A） |
|

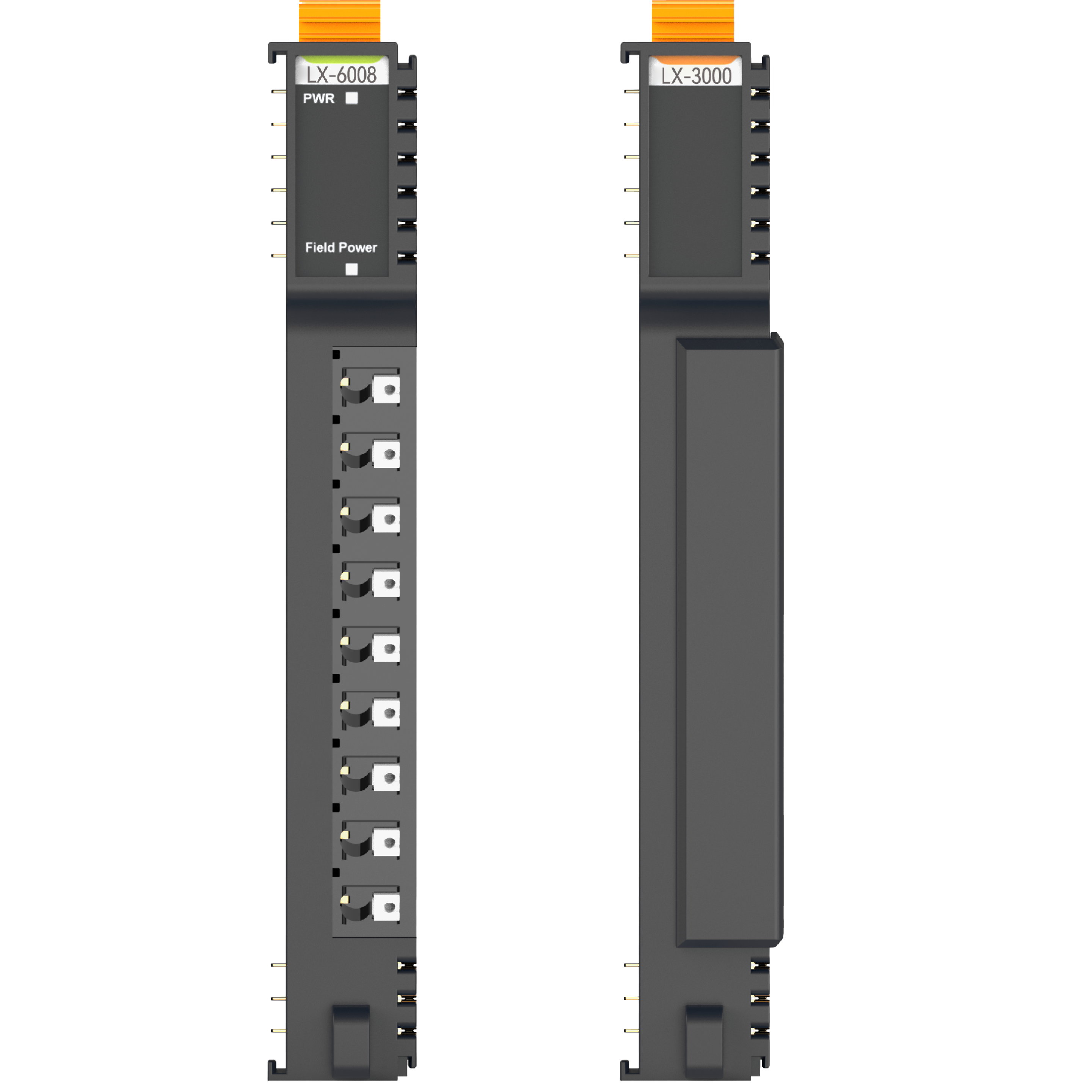

LX-6008 |
擴展電源模塊（系統電源輸入24VDC/輸出5VDC/2A；現場電源輸入24VDC/輸出24VDC/8A）/無需組態/不占槽位/無診斷功能 |
|
LX-2005 |
總線擴展從站模塊/不大于8米/不多余5個站 |
|
LX-3000 |
終端模塊/不需要組態/必選 |
|
LX-8002 |
長度2米/阻燃材質/軟線/兩端均為牛角母頭 |
