M23-5P-F-Crimp是5 Pin母頭連接器，具備極高的可靠性，支持IP67防護等級、-40℃～+125℃的工作溫度范圍，適用于各種惡劣的工作場景。
| 產品規格 | |
| 性能參數 | 最大電壓：250V 最大電流：20A 觸點電阻：≤ 3mΩ |
| 機械結構 | 接線方式：壓接接線 防護等級：IP67 連接器類型：6芯母端壓接連接器 機械壽命：＞500插拔周期 出線直徑：11~13mm 插針壓線范圍：16AWG~11AWG |
| 環境參數 | 最高工作溫度：+125℃ 最低工作溫度：-40℃ |
| 殼體材料 | 連接螺帽材料：鋅合金 絕緣體材料：RG151 卡環材料：銅合金 絕緣體材料：RG151 插孔材料：銅合金 寸套材料：PA 尾部殼體材料：鋅合金 壓線環材料：銅合金 O型圈材料：氟橡膠 電纜夾材料：PA 密封墊材料：氟橡膠 尾部螺帽材料：銅合金 材料符合環保要求 |
| 插孔規格 | 表面鍍金3麥 材料符合Rohs |

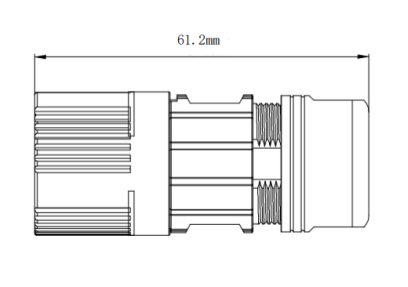

尺寸圖

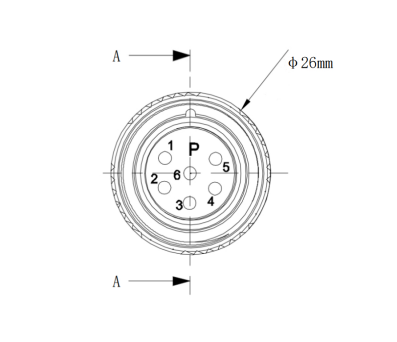

端子布局圖

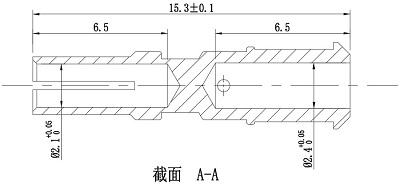

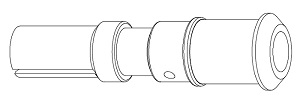

插孔尺寸圖
| SAP編碼 | 產品型號 | 出線直徑 |
| 107100342 | M23-5P-F-Crimp | 11～13mm |
Kyland-M23-5P-F-Crimp-CN
