KGW3800A系列是東土科技推出的高性能網關交換一體機，它可以作為智能通訊節點部署在工業網絡中，通過其RS232/RS485串口和以太網口采集各類數據并統一處理后接入以太網絡。也提供多達8路的10/100M自適應以太網口，支持網絡的接入和交換。
KGW3800A系列網關交換一體機采用東土科技高可靠工業級設計；整機綠色低功耗，設備額定功耗不超過8W；無風扇，寬溫寬壓的硬件設計方案使本設備適用于各種嚴苛的工業環境。
KGW3800A系列網關交換一體機支持一鍵恢復，掉電告警等功能；設備支持告警指示燈，并可以通過SMTP的方式郵件告警，以保證網絡問題可以被及時發現；同時設備也支持SSH ，SSL，MAC地址過濾，用戶分級等安全功能，為工業網絡的安全穩定保駕護航。
提供8個百兆以太網電口，2個串口
支持以太網口橋接級聯、也可配置不同網段IP、支持STP/RSTP
支持卡軌，壁掛兩種安裝方式
支持?jǐn)?shù)據透明傳輸模式及多種協議轉換
端口支持2kV隔離保護
整機IP30防護等級,EMC3級電磁防護
金屬機身，寬溫運行（-40℃~+75℃）
支持IEC 61850 MMS、Goose
| 產品規格 | |
| 以太網口 | 接口數量：8路電口 速率：10/100Mbps, 自適應 |
| 串行接口 | 串口：2路RS232/RS485 接口類型：DB9 Male |
| 串口通信參數 | 數據位：5、6、7、8 停止位：1、2 校驗位：None、Even、Odd 波特率：50bps～230400bps |
| 撥碼開關 | 使能/禁用 RS485設備的120Ω的匹配電阻 |
| 安全功能 | 支持SSH 支持SSL 支持MAC地址過濾 支持用戶分級 支持AES/DES/3DES數據加密 |
| 設備管理 | 支持Web管理（HTTP/HTTPS） 支持KyPMT 支持ICMP控制報文 支持SNMP v1/v2c 支持SNMP Trap 支持LLDP 支持ARP 支持DNS 支持DHCP client |
| 設備維護 | 支持通過WEB軟件升級 支持FTP 支持TFTP 支持Syslog 支持SMTP郵件告警 支持?jǐn)帱c(diǎn)重連 |
| 時鐘特性 | 支持NTP client |
| 交換功能 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) |
| LED 指示燈 | 前面板： PWR:電源指示燈 Run:系統運行指示燈 Reset:復位指示燈 ALARM:告警指示燈 TX01-TXn：對應串口數據發送指示燈 RX01-RXn：對應串口數據接收指示燈 |
| 按鈕 | Reset，恢復出廠設置 |
| 機械結構 | 外殼：金屬材質 尺寸：45×141×99mm(W×H×D) 包裝尺寸：250×200×70mm 散熱方式：自然冷卻,無風扇 防護等級：IP40 安裝方式：壁掛，導軌 |
| 重量 | 凈重：0.6kg 毛重：0.76kg |
| 電源 | 輸入電壓：2路12~48VDC,推薦24VDC 接入端子：5芯5.08mm間距插入式端子 功率：＜8W 反接保護：支持 過載保護：支持 冗余保護：支持 |
| 環境 | 工作溫度：-40℃～+75℃ 儲存溫度：-40℃～+85℃ 相對濕度：5～95%無凝露 |
| MTBF | 大于300000h |
| 保修期 | 5年 |
| 機械 | IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
| 行業標準 | EMI： FCC CFR47 Part 15, EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) IEC61000-4-12 1kV/CM,1kV/DM IEC61000-4-16 30V(cont.),300V(1s) |
|
產品型號 |
百兆電口 |
RS232/RS485 |
電源輸入 |
|

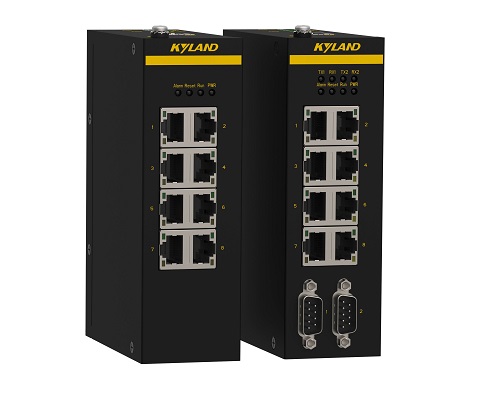

KGW3800A-8T-L17-L17 |
8個 |
- |
2路12-48VDC |
|
KGW3802A-8T2D-232/485-L17-L17 |
8個 |
2個RS232/RS485(軟件切換) |
2路12-48VDC |
系統固件：
|
固件型號 |
固件包內容 |
|
KGW-IE1 |
Modbus RTU，Modbus TCP，OPC UA ，DNP 3.0，DL/T645-2007，DL/T645-1997，IEC-60870-101，IEC-60870-103，IEC-60870-104，西門子S7,IEC61850 MMS Client/Server，GOOSE |
