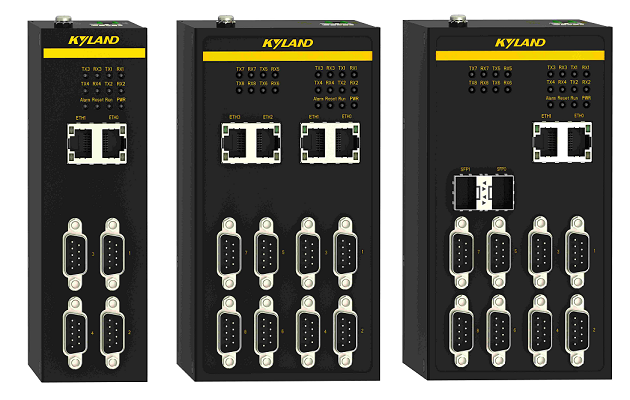

KGW3204A/KGW3408A系列是東土科技推出的全國產化高性能智能網關產品，本產品可以作為智能通訊節點部署在工業網絡中，通過RS232/RS485串口和以太網口采集各類數據并統一處理后接入以太網絡。
KGW3204A/KGW3408A系列全國產化智能網關采用東土科技高可靠工業級設計；整機綠色低功耗，設備額定功耗不超過8W；無風扇，寬溫寬壓的硬件設計方案使本設備適用于各種嚴苛的工業環境。
KGW3204A/KGW3408A系列全國產化智能網關支持多種協議轉換，并可支持IEC61850 MMS/Goose，同時支持二次開發。
| 軟件功能 | |
| 主系統 | 處理器：國產4核A53處理器，1.5GHz 存儲：國產16GB eMMC 內存：國產2GB |
| 以太網口 | 百兆電口：10/100Base-T(X), RJ45接口 百兆光口：100Base-X, SFP接口 |
| 串行接口 | 接口類型：RS232/RS485/RS422 接口形式：DB9 Male 隔離保護：2kV 120歐電阻：軟件使能/禁用 |
| 串口通信參數 | 數據位：5、6、7、8 停止位：1、2 校驗位：None、Even、Odd 波特率：50bps～230400bps |
| 設備管理 | 支持Web管理（HTTP/HTTPS） 支持KyCMT（支持KyCMT（設備搜尋、IP地址配置、虛擬串口、串口調試助手、TCP/UDP調試助手、報文調試等功能） 支持ICMP控制報文 支持SNMP v1/v2c 支持SNMP Trap 支持LLDP 支持ARP 支持DNS 支持DHCP client |
| 安全功能 | 支持SSH 支持SSL 支持MAC地址過濾 支持用戶分級 支持AES/DES/3DES數據加密 |
| 傳輸模式 | 數據透明傳輸/Modbus RTU/TCP協議透明傳輸模式 |
| 設備維護 | 支持通過WEB軟件升級 支持FTP 支持TFTP 支持Syslog 支持SMTP郵件告警 支持?jǐn)帱c(diǎn)重連 |
| 時鐘特性 | 支持NTP client |
| 產品規格 | |
| 環境 | 工作溫度：-40℃～+75℃ 儲存溫度：-40℃～+85℃ 相對濕度：5～95%無凝露 |
| LED指示燈 | 前面板： PWR:電源指示燈 Run:系統運行指示燈 TX01-TXn：對應串口數據發送指示燈 RX01-RXn：對應串口數據接收指示燈 |
| 按鈕 | Reset，恢復出廠設置 |
| 機械結構 | 外殼：金屬材質 產品尺寸： KGW3204A：45×150×120mm(W×H×D) KGW3408A：79×150×120mm(W×H×D) 散熱方式：自然冷卻,無風扇 防護等級：IP40 安裝方式：壁掛，導軌 |
| 電源 | 輸入電壓：12-48VDC 接入端子： 插入式接線端子 功率： KGW3204A：8W KGW3208A：14W 過載保護：支持 反接保護：支持 冗余電源：支持 |
| MTBF | 大于300000h |
| 保修期 | 5年 |
| 機械 | IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
| 行業標準 | EMI： FCC CFR47 Part 15, EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM; Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) IEC61000-4-8 30A/m IEC61000-4-9 1000A/m IEC61000-4-10 100A/m IEC61000-4-12 2kV/CM,1kV/DM IEC61000-4-16 30V(cont.),300V(1s) |

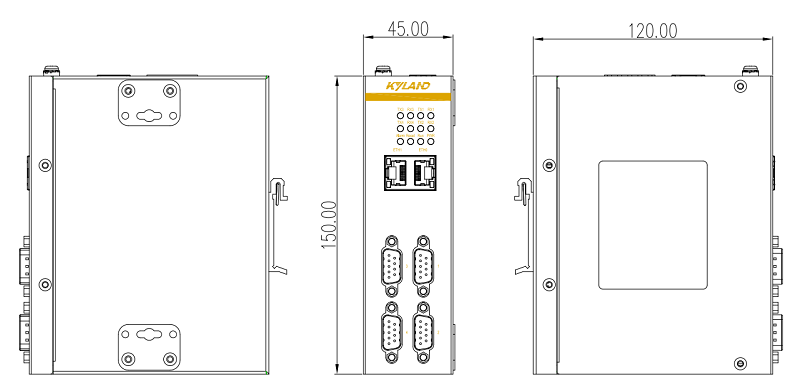

KGW3204A

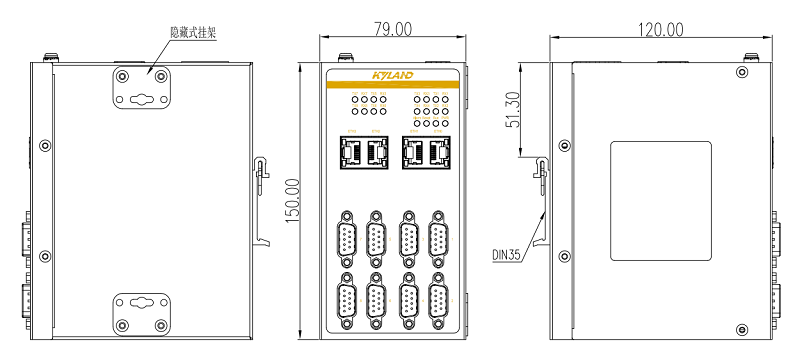

KGW3208A
協議包
固件包KGW-IE1（默認固件）ModbusRTU，ModbusTCP，OPCUA，DNP3.0，DL/T645-2007，DL/T645-1997，IEC-60870-101，IEC-60870-103，IEC-60870-104，西門子S7，IEC 61850 NMS MMS Goose
| 可選型號 | 輸出接口 | 電源 |
| KGW3408A-4T8D-232/485/422-L17-L17-KD | 4路百兆電口，8路RS232/RS485/RS422串口 | 12-48VDC，冗余輸入 |
| KGW3408A-2SFP2T8D-232/485/422-L17-L17-KD | 2路百兆電口，2路SFP光口，8路RS232/RS485/RS422串口 | 12-48VDC，冗余輸入 |
| KGW3204A-2T4D-232/485/422-L17-L17-KD | 2路百兆電口，4路RS232/RS485/RS422串口 | 12-48VDC，冗余輸入 |
