近期，東土科技成功獲得武漢地鐵6號線PIS系統項目訂單，并已成功供貨。武漢地鐵6號線一期工程是近期（2017年前）武漢軌道交通規劃中最長的線路。從地圖上看，6號線一期走向似反寫的C，呈半環狀，始于沌口開發區的體育中心南站，止于東西湖區金銀湖西側的環湖西路站，全長35.95公里，共設站27座，橫跨漢江，全為地下線，因此對設備的要求更為嚴苛。 網絡系統需提供承載視頻、語音、文字顯示等多種業務的能力，保證所傳圖像順暢清晰，不出現畫面中斷或者跳播等現象。網絡支持環網冗余結構，毫秒級故障恢復時間。設備需滿足車載環境振動特性要求，滿足軌道行業電磁兼容性要求。根據武漢為多雷區的特點，充分考慮PIS系統設備的防雷能力。

東土科技此次在武漢地鐵6號線中 提供了80臺 Aquam8512A-1U和160臺Aquam8012A-1U網管型工業以太網交換機。該2款型號適用于車載應用的冗余寬范圍電源110VDC（40-160VDC），支持所有端口同時線速轉發，報文轉發延時小于5μS。1M交換緩存，確保并發視頻流量零丟包傳輸。支持IGMP、GMRP多種組播功能，優化網絡帶寬利用，支持802.1p、DSCP等服務質量功能，支持CCTV實時性需求高的數據優先轉發，使監控視頻連續，無中斷或跳播。支持DRP（IEC62439-6）高性能冗余協議，故障恢復時間小于20ms。采用M12以太網接口連接器，符合EN50155規范對沖擊、振動指標要求，EMC Level 4，符合EN50155/EN50121電磁兼容性要求。1U機架式結構，符合國內PIS系統主流應用方式，滿足地鐵PIS系統的空間要求。

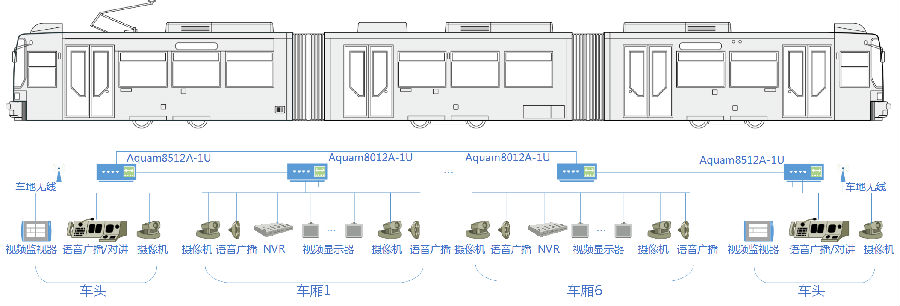

武漢地鐵6號線PIS系統示意圖

應用產品

Aquam8512A-1U（司機室）

u  支持2x1000Base-Tx+8x10/100Base-Tx M12接口；10個x10/100Base-Tx M12接口

u  工業級三層以太網交換機，支持靜態路由協議、RIPv1/v2、OSFPv2

u  支持VRRP路由器冗余協議

u  支持DT-ring, DT-ring+, DT-VLAN協議族（自愈時間<50ms）；支持DRP高性能冗余協議（ 自愈時間<20ms）；支持STP/RSTP/MSTP

u  支持ACL,對L2-L4層數據進行過濾

u  支持IGMP三層組播協議及IGMP-snooping、GMRP、靜態組播等多種組播協議

u  1U機架式安裝方式，冗余寬范圍電源輸入110VDC（40-160VDC）

u  IEC61373(振動和沖擊)  、IEC60068-2-32(自由跌落)

u  符合EN50155和EN50121行業標準要求,專為軌道交通應用設計

Aquam8012A-1U(乘客車廂)

u  支持2x1000Base-Tx+8x10/100Base-Tx M12接口；10個x10/100Base-Tx M12接口

u  支持DRP（倒換時間小于20ms）和RSTP環網冗余保護

u  支持IGMP-snooping、GMRP和靜態組播協議

u  支持SSL/SSH/IEEE 802.1x/RADIUS/White-list等安全功能

u  支持802.1p和TOS/DiffServ優先級管理

u  支持ACL功能

u  1U機架式安裝方式，冗余寬范圍電源輸入110VDC（40-160VDC）

u  IEC61373(振動和沖擊)  、IEC60068-2-32(自由跌落)

u  符合EN50155和EN50121行業標準要求,專為軌道交通應用設計
