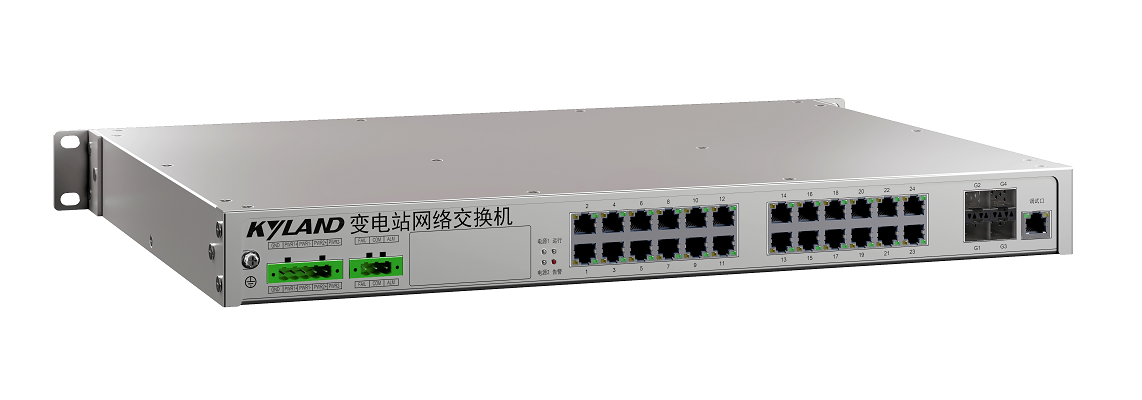

本產品系列是Kyland采用全國產自主可控方案，專門針對國家電網智能變電站過程層及站控層應用而設計的交換機，符合《Q/GDW 10429-2017 智能變電站網絡交換機技術規范》要求，支持CSD離線配置、組播流量控制等創新功能。
100%國產自主可控解決方案
符合智能變電站以太網交換機領域行業標準和國家電網企業標準
支持CSD配置文件導入，實現離線自動配置
具備組播流量控制功能，實現SV、GOOSE數據流精細控制
雙路告警接點，可針對不同嚴重等級的故障區分告警
過程層設備提供獨立的MMS管理接口，管理數據和業務數據物理隔離，互不影響
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持端口聚合 支持端口流控 支持廣播風暴抑制 |
| 冗余技術 | 支持DHP, DRP 支持STP/RSTP |
| 組播技術 | 支持GMRP 支持靜態組播 支持組播流量控制 |
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持SFTP 支持用戶分級 支持MAC地址綁定 支持端口隔離 支持防攻擊 支持網絡安全監測裝置管理 支持身份認證、有效性驗證、身份限制、參數修改校驗、日志記錄、MMS風暴防護、存儲安全、進程安全、運行環境安全、代碼安全等業務安全特性 |
| 服務質量管理 | 支持ACL,對L2-L4層數據進行過濾 支持802.1p(CoS),DSCP 支持SP,WRR隊列調度 |
| 管理與維護 | 支持Console,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持IEC61850 MMS建模管理 支持CSD離線配置 支持文件傳輸及軟件升級 支持IP/MAC沖突告警,失電告警,電源告警,溫度告警,端口LinkDown告警,環告警,CPU利用率告警,內存利用率告警,端口流量告警,CRC及丟包率告警，配置變更告警 支持端口鏡像 支持Syslog 支持RMON 支持LLDP 支持NTP,SNTP 支持時區配置 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1～4093 組播組數 512 MAC表 32K 包緩沖區 32Mbit 包轉發率 47.6Mpps 交換延遲 <10μs |
| 接口 | Console口 RS232,RJ45 以太網口 SFP接口，RJ45接口 MMS接口 RJ45 電源接口 5芯5.08mm歐式連接器 告警接口 3芯5.08mm歐式連接器 |
| 指示燈 | 前、后面板指示燈 告警指示燈 運行指示燈 電源1指示燈 電源2指示燈 通信端口狀態指示燈 通信端口異常中斷指示燈 |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 功率 <40W 過載保護 支持 反接保護 支持 冗余保護 支持 |

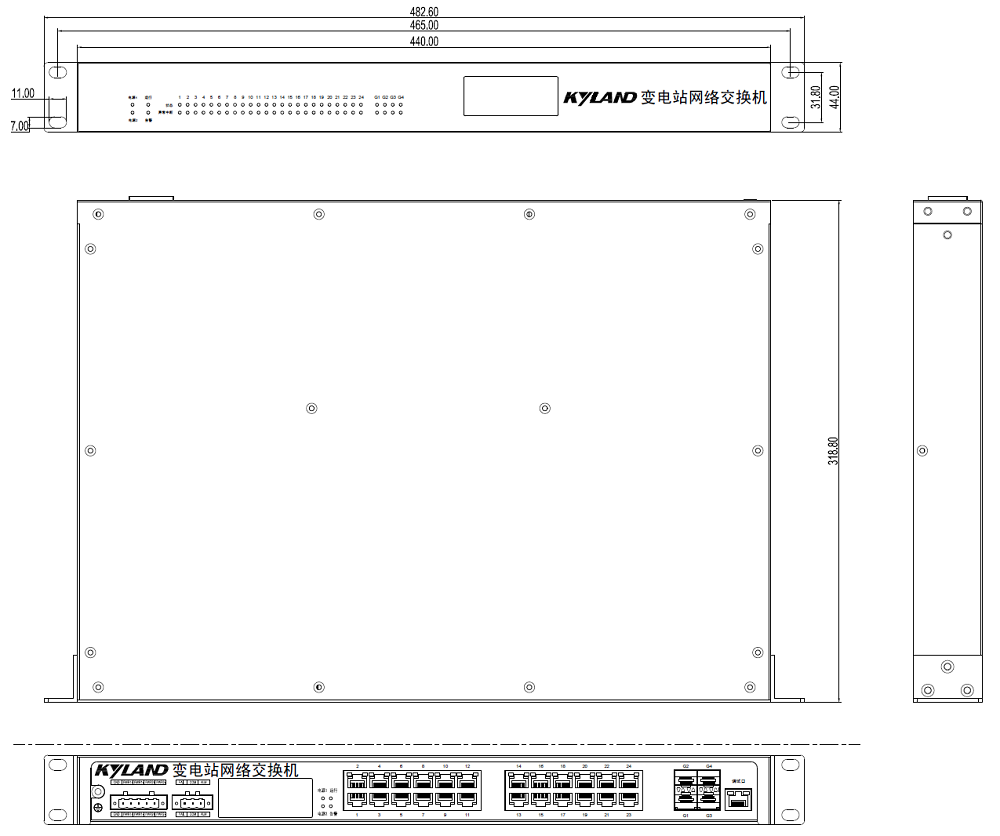

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×44mm×318.8mm(W×H×D) 重量 <5Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+70℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port/Alarm Port:±2kV IEC61000-4-5(Surge) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模傳導) 10V(cont.) IEC61000-4-29(電壓中斷) 0%/100ms 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 型號說明 |
| DTKJ-6800-Z-E24G4 | 站控層交換機，4×1000Base-X SFP接口 ，24×10/100Base-T(X) RJ45電口，2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高壓電源， 1路 RS232調試串口 |
| DTKJ-6800-G-F16G4 | 過程層交換機，4×1000Base-X SFP接口 ，16×100Base-FX SFP接口，2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高壓電源， 2路 MMS通信端口， 1路 RS232調試串口 |
| DTKJ-6800-G-G16 | 過程層交換機，16×1000Base-X SFP接口，2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高壓電源， 2路 MMS通信端口， 1路 RS232調試串口 |
選購配件
| 配件 | 配件說明 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 串口線 | RJ45/DB9，2米，編碼：111030134 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯5.08毫米間距電源端子，編碼：107010590 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107011537 |
| 掛耳 | 單個安裝掛耳，編碼：109019099 |
Kyland-DTKJ-6800-Datasheet-CN
