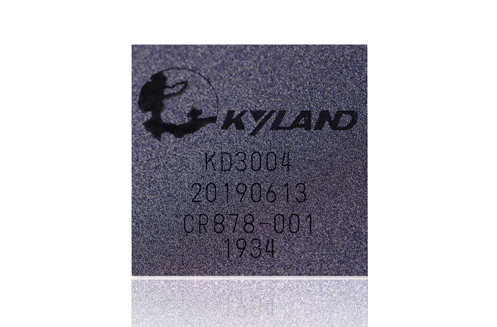

KD3004是國內首款自主可控4端口千兆以太網PHY層芯片

特點及優勢

低成本、低功耗的4端口集成支持單行、高端口密度交換機

兼容IEEE 802.3標準設備

在半雙工和全雙工模式下以10 Mbps、100 Mbps和 1000 Mbps的速率運行

簡單的系統級別的Debug

完美符合IEabab 802、IEEE 802標準

KD3004支持兩種用于調試的內部環回模式

完美符合IEEE 802.3標準

管理接口（SMI），由MDC、MDIO和MDINT管腳控制。SMI提供對設備控制和寄存器的訪問。SMI是一個同步串行接口，在MDC引腳上升沿的MDIO引腳上輸入數據。輸出數據被發送到MDC信號上升沿上的 MDIO管腳。MDIO引腳上需要一個外部2K歐姆上拉電阻器。MDC頻率必須小于2.5MHZ

工作溫度：- 40℃ ~+85℃

儲存溫度：- 55℃ ~+125℃

結構尺寸：12*12mm

封裝: FCBGA

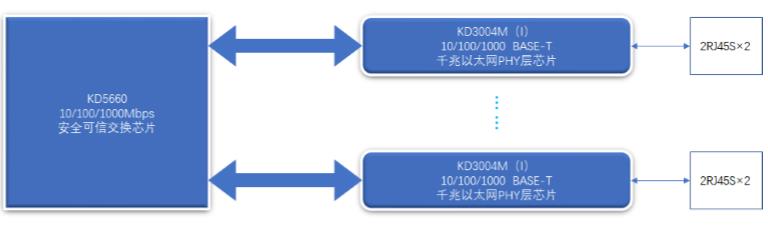

                                                                                   整機應用框圖

                                                                               KD3004功能模塊框圖

       KD3004是一個4端口千兆以太網收發器，具有四個SerDes接口，用 于四端口SGMII或一個QSGMII媒體功能。它還包括兩個用于MAC旁路應用程序 的RGMII端口。KD3004支持5類(Cat5)非屏蔽雙絞線（UTP）上的半雙工 和全雙工10BASE-T、100BASE-TX、100BASE-FX和1000BASE-T通信速度。

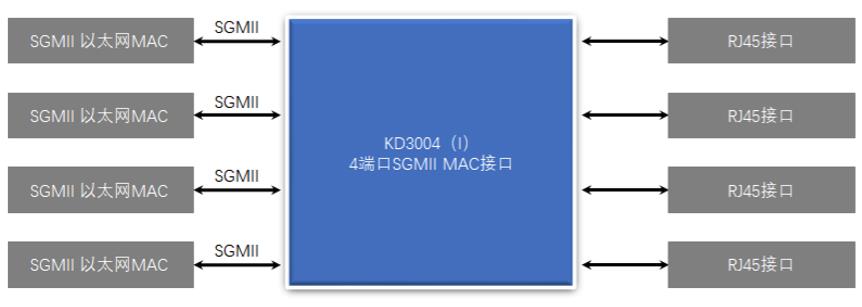

       在SGMII應用模式下，KD3004是一個四端口SGMII MAC電口收發器。

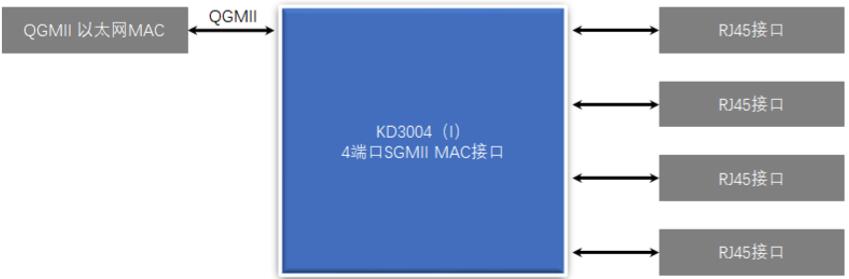

       在QSGMII應用模式中，KD3004是QSGMII MAC電口收發器。

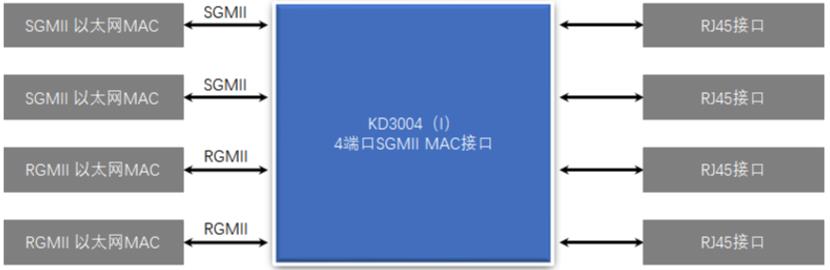

       在混合應用模式下，支持多種媒體接口。用戶可以將 每個GPHY端口分配給不同的媒體接口。
