東土PLC控制器產品KYC系列設計為模組化結構，包含了控制器模塊、不同類型I/O模塊、電源模塊、遠程I/O通信模塊。
8通道電流/電壓輸入模塊，支持配合遠程I/O通信模塊部署成遠程I/O子站，支持直接與東土PLC控制器拼接成為本地?cái)U(kuò)展I/O。支持0~20mA或0~10VDC輸入，支持兩線制或四線制接法，靈活適應不同應用方式。
高性價比應用。不同類型信號為獨立模塊，拼接式安裝，按需使用。
靈活部署。支持配置成遠程I/O，支持與PLC控制器配置成本地?cái)U(kuò)展I/O。
高可靠性。工業級設計，適應惡劣工作環境，-40~75°C寬溫運行，IP30防護。
接口豐富。支持AUTBUS、串口、以太網、CAN方式與控制器連接。支持Modbus Master/Slave模式。

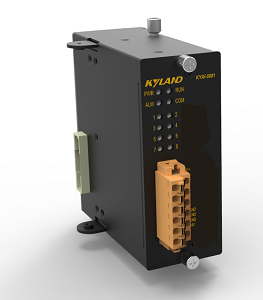

| KYAI-080* 8通道模擬量輸入模塊 | |
| I/O通道規格 | 通道數量 8 ADC 16-bit SAR 測量范圍 0..20 mA(KYAI-0801);-10VDC~10VDC(KYAI-0802) 采樣周期 快速模式：1ms；默認值：5ms 精度 ±0.1%@(25℃);±0.35%@(-40~75℃) 輸入阻抗 220Ω(KYAI-0801);1MΩ(KYAI-0802) 模塊共模抑制比 ≥80dB@50Hz/60Hz 模塊差模抑制比 ≥40dB@50Hz/60Hz 通道串?dāng)_抑制比 ≥60dB 隔離耐壓 1500VDC@1min@5mA |
| 指示燈 | 電源指示燈 PWR 系統指示燈 RUN,ALM,COM 通道指示燈 CH1,CH2,…,CH8 |
| 電源 | 模塊工作電源 專用電源模塊，通過擴展連接器供電 系統側輸入電壓 12V±10% 系統側最大功耗 1.2W 現場側輸入電壓 24V，+20%/-15% 現場側最大功耗 0.5W |

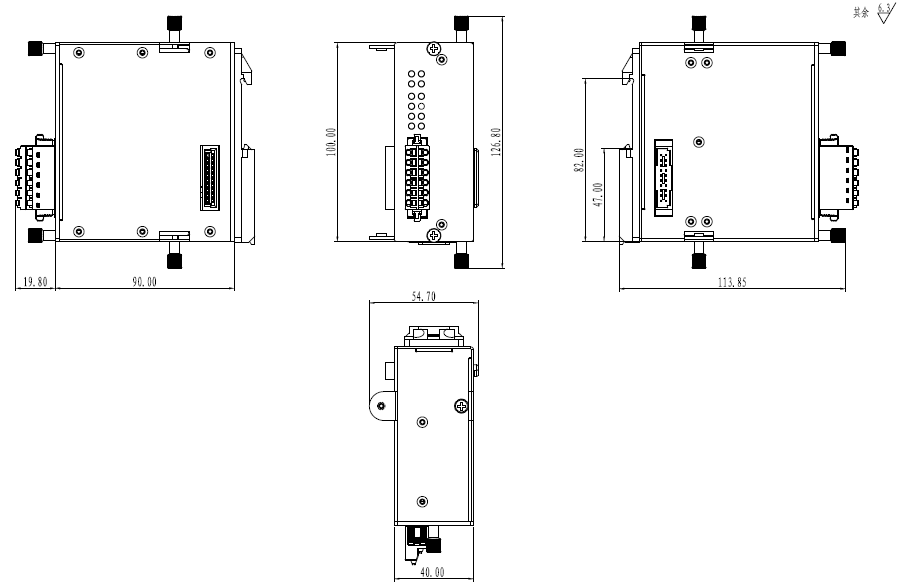

| 機械結構 | 機械結構 鋁質外殼 防護等級 IP30 尺寸 40mm x 100mm x 90mm (W x H x D) 整機重量 500g 安裝方式 導軌安裝 |
| 環境 | 工作溫度 -40~75℃ 存儲溫度 -40~85℃ 海拔 最高 2000 米 濕度 95% （無凝露,40℃） |
| 行業標準 | EMI IEC 61000-6-4/CISPR 22 EMS IEC61000-4-2(ESD),±6kV(contact),±8kV(air),level 3 IEC61000-4-3(RS),10V/m(80MHz-1GHz),Level 3 IEC61000-4-4(EFT), ±1kV，Level 3 IEC61000-4-5(Surge), ±1kV，Level 3 IEC61000-4-6(CS),10V(0.15MHz-80kHz)，Level 3 IEC61000-4-8(工頻磁場),30A/m，Level 3 振動 1G @ IEC-68-2-6，正弦波，5～500 Hz，1 Oct./min，1 hr/axis. 沖擊 5G @ IEC-68-2-27，半正弦波，30 ms |
|
KYAI-0801H |
8通道電流輸入模塊 |
| KYAI-0802H | 8通道電壓輸入模塊 |
Kyland-KYAI-080* 8通道模擬量輸入模塊-Datasheet-CN
