MaVIEW(Management of Virtualized Industrial Engineering Workbench)是在東土工業服務器或東土PLC控制器進行控制系統編程組態的一體化平臺，其功能包括了符合IEC61131的開發環境（IDE)及運行環境(RTE)，IDE包括了設備組態、工業服務器的虛擬化配置、 算法組態、編譯下裝、在線調試等核心組件。
MaVIEW軟件包下載：https://www.aliyundrive.com/s/A5KXjjdviWE
產品架構
易用性: 支持拖拽式圖形化編程，支持IEC61131-3的編程語言
編程生態: 支持C++編程，支持MatLab/Simulink
跨平臺支持: 支持Windows及Linux系統
統一開發平臺: 一套軟件適用于東土工業服務器、東土PLC控制器
| MaVIEW IDE產品規格 | |

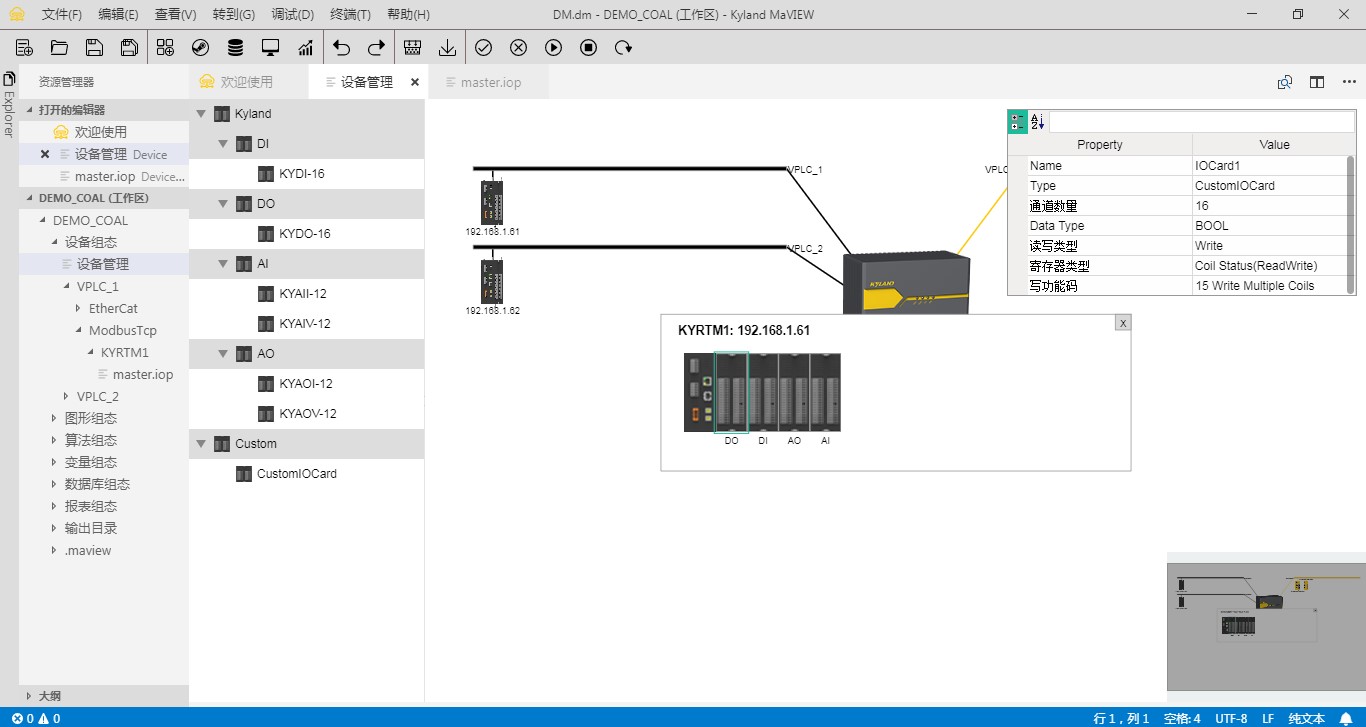

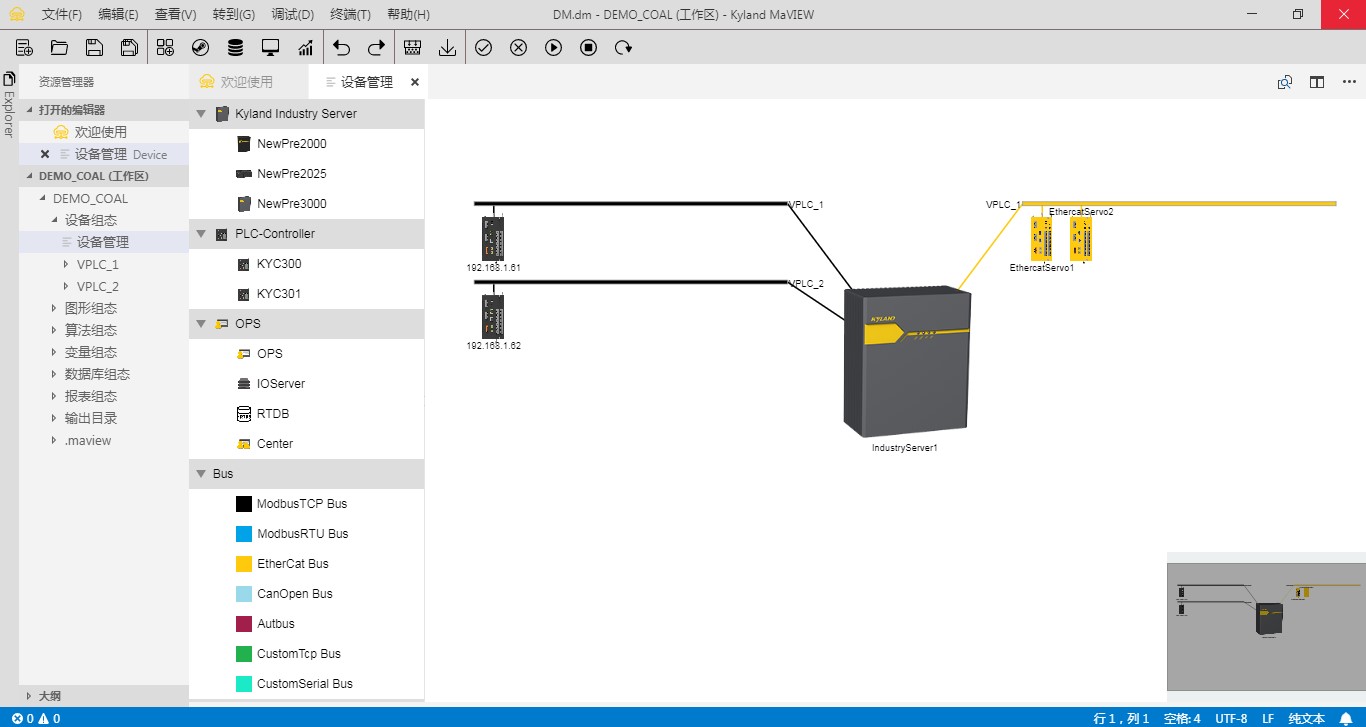

| 設備組態 | 圖形化拖拽式添加設備，含東土工業服務器，東土PLC控制器，業務總線以及遠程IO設備 提供縮略圖窗口支持快速定位 工業服務器冗余配置 業務總線包括Modbus TCP，Modbus RTU，EtherCAT，CANopen，AUTBUS以及自定義TCP和自定義串口 支持配置總線關聯控制器，物理端口和IP信息 支持配置添加?xùn)|土IO設備及第三方IO設備，自動生成IO變量   |

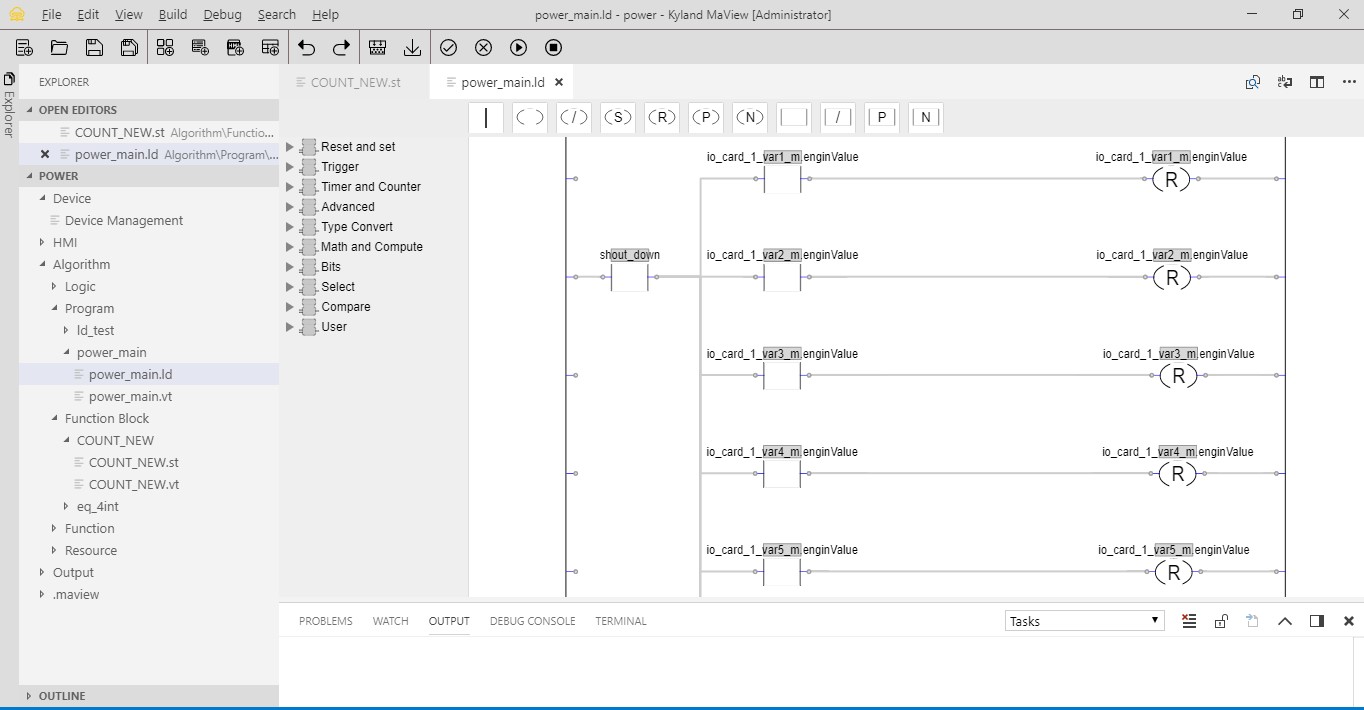

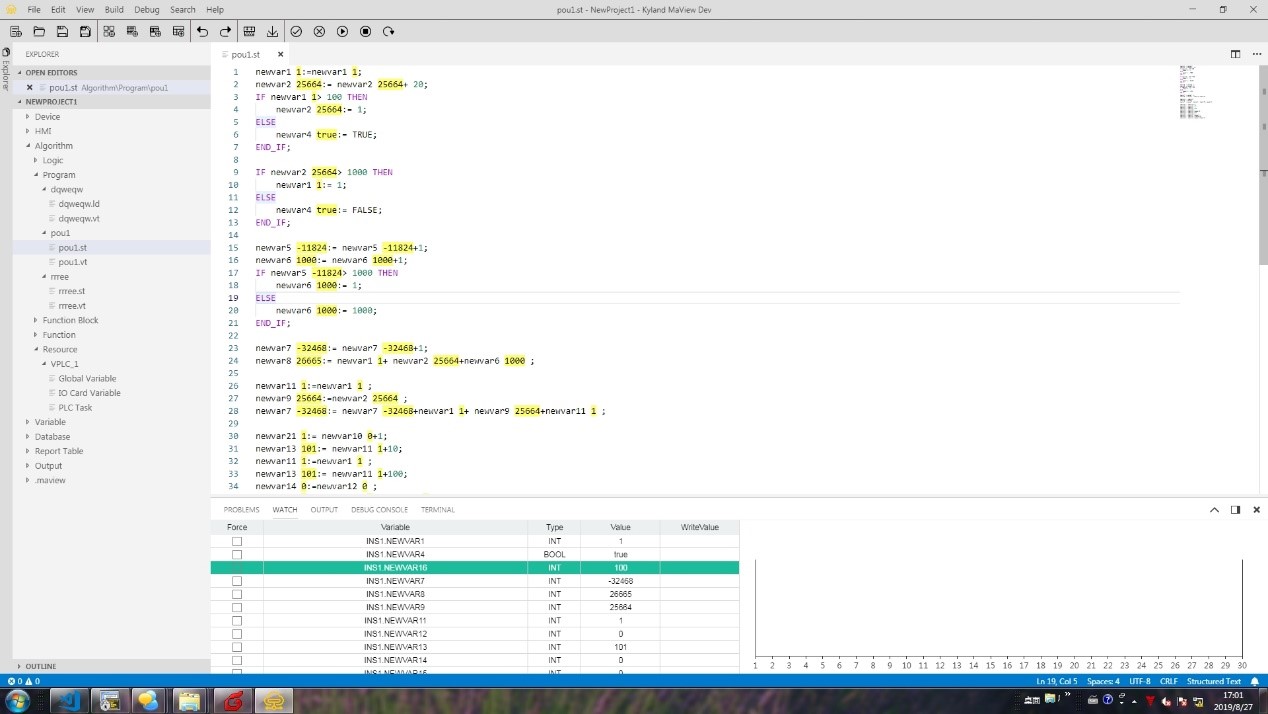

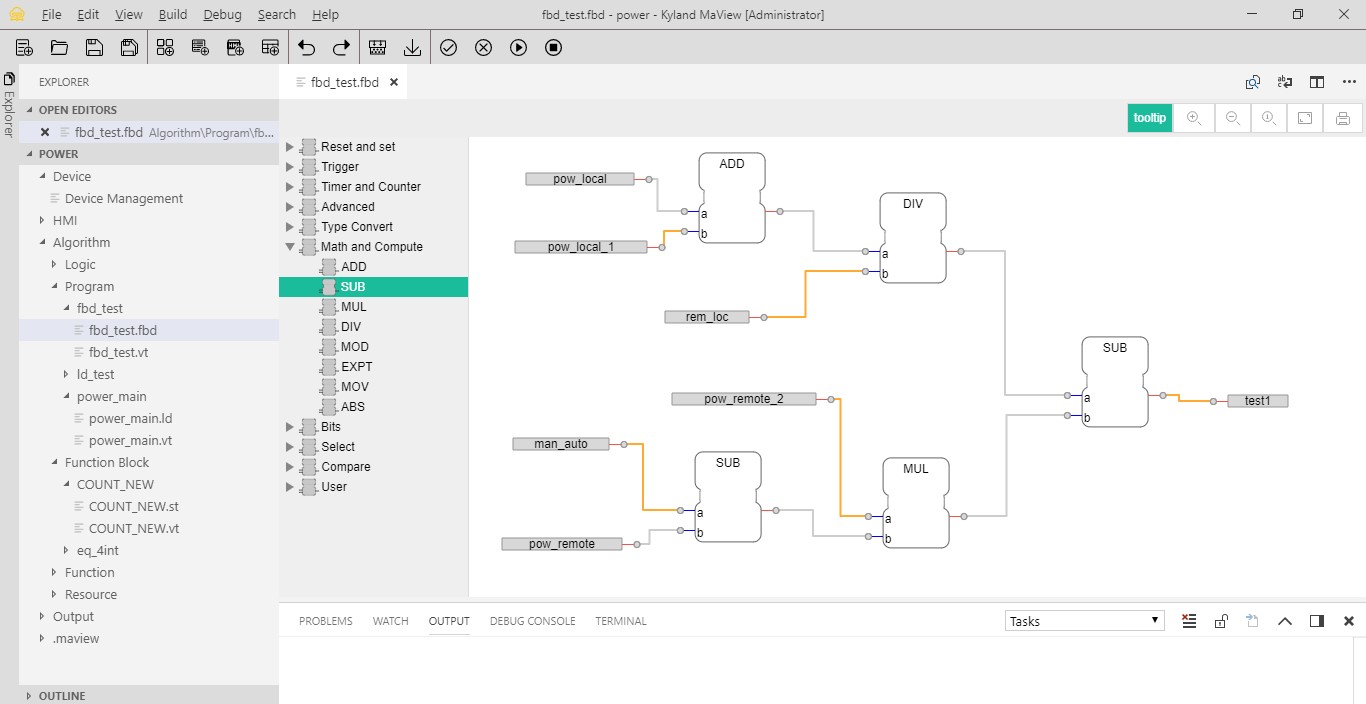

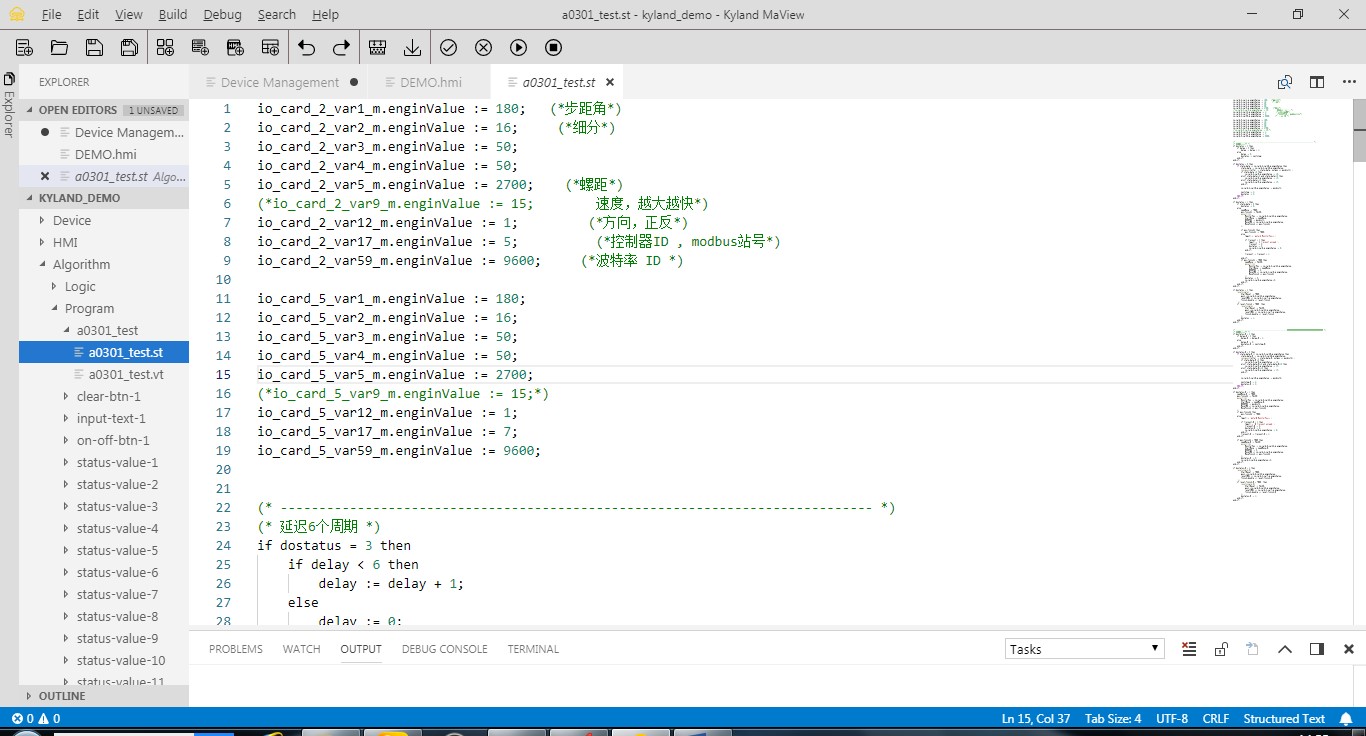

| 算法組態 | -算法組態 支持IEC61131-3 ST,LD,FBD編程語言 每個虛擬PLC支持配置多達10個不同優先等級和周期的實例任務 變量聲明支持導入導出功能 算法程序文件導入導出 支持控制器的全局變量管理及IO變量管理 支持功能塊的結構體引用 變量、語句聯想功能 變量掉電保持定義 提供變量全局搜索功能，支持直接跳轉程序 -C++支持 提供獨立的MaVIEW Lib Developer工具用于創建C++的庫 支持導入C++源碼文件 支持導入Matlab/Simulink生成的C++文件 發布C++程序?yàn)镕unction Block模塊庫，可導入MaVIEW    |

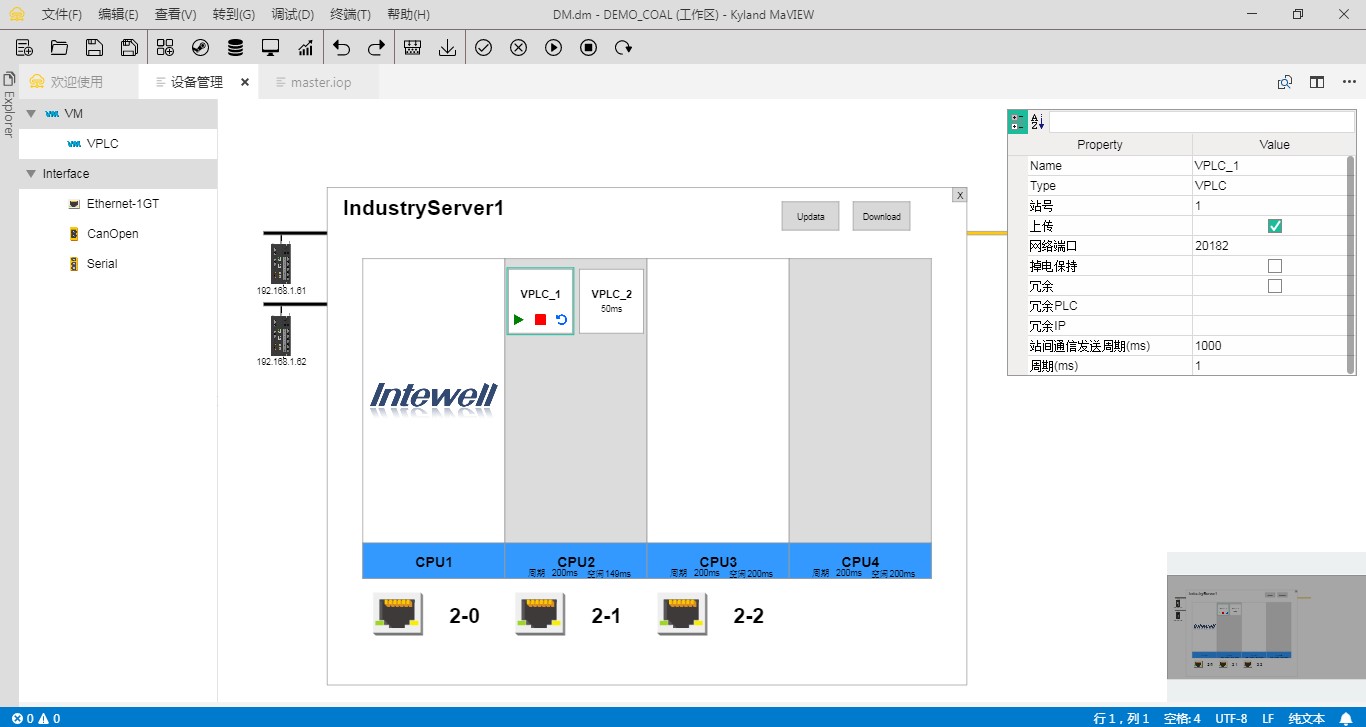

| 虛擬化配置 | 虛擬PLC物理核心配置 圖形化創建虛擬PLC及分配接口資源、冗余設置 支持虛擬網口配置，每個物理網口可以分配多達7個虛擬PLC使用 支持虛擬化配置導入、導出、讀取、下裝功能 支持虛擬PLC運行控制及狀態監測  |
| 編譯調試器 | -編譯 支持全工程編譯 支持按照選定的控制器編譯及HMI編譯 編譯時檢查組態正確性，并給出錯誤提示定位 -下裝 支持全工程下裝和增量下裝 支持選擇目標控制器和HMI站點下裝算法、畫面 -調試 支持ST、LD、FBD斷點調試 算法頁面顯示變量實時值 |

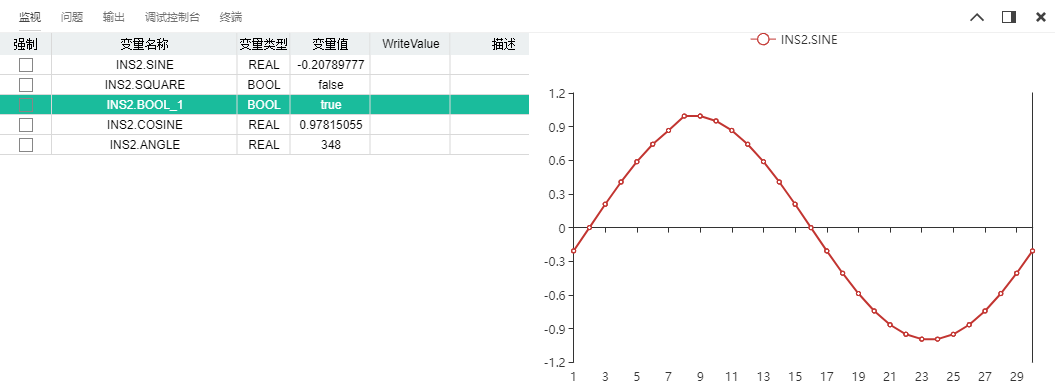

| 在線 | 支持變量值實時曲線顯示及列表顯示 支持變量在線寫值及強制 支持ST,LD,FBD在線實時顯示變量值   |
| 系統要求 | 1. 軟件配置要求 桌面操作系統：Windows 7 x64 SP1, Windows 10 x64或64位Linux操作系統如Fedora 28，Ubuntu 16.04等。支持安裝到Intewell的符合上述列表的桌面系統上。 桌面環境：.Net Framework 4.7. 2. 硬件配置最低要求 配置項 最低配置要求 處理器 酷睿雙核處理器，CPU 處理頻率 2.4GHz 內存 4GB（RAM） 硬盤 6GB可用空間 顯示器 分辨率大于等于1366*768 |
| MaVIEW RTE產品規格 | |
| RTE 功能 | 執行基于IEC 61131-3的應用程序 執行對I/O的操作 與外部設備通信 執行PLC之間通信 與MaVIEW IDE通信 對PLC控制器及工業服務器的診斷 執行PLC冗余同步及校驗 |
| 系統要求 | 1. 軟件配置要求 操作系統：Intewell-C，RT Linux。 2. 硬件配置最低要求 配置項 最低配置要求 處理器 主頻800MHz 內存 500MB 硬盤 200MB可用空間 |
|
產品型號 |
產品說明 |
|
MaVIEW IDE |
工業控制編程平臺IDE |
|
MaVIEW RTE |
工業控制編程平臺RTE |
MaVIEW軟件操作手冊_V14
