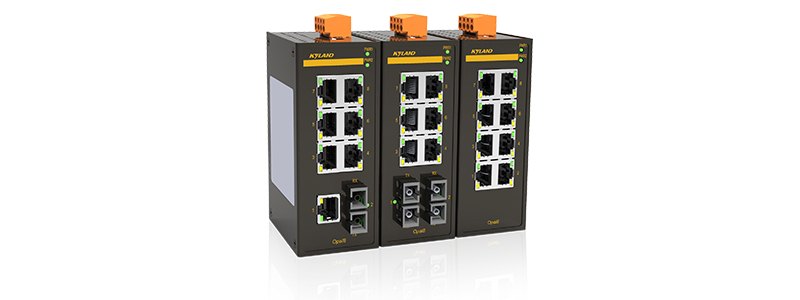

Opal8非網管交換機是專為工業自動化控制領域設計的產品。Opal8支持2個百兆光電可選接口和6個百兆R(shí)J45電口。設備頂部的撥碼開關可用于控制廣播風暴抑制功能的開啟和關閉。Opal8支持SC/ST/SFP百兆光口類型， IP30防護等級的金屬外殼，可選的窄溫（-10 - 60℃）和寬溫（-40 - 75℃）型號，滿足了不同工業應用要求，以及確保了惡劣工業環境中快速和可靠的數據傳輸。
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) |
| 交換屬性 | MAC表 2K 包緩沖區 1Mbit 包轉發率 1.2Mpps 交換延遲 <10μs |
| 接口 | 百兆端口 100Base-FX,單/多模SC/ST任選; 100Base-X, SFP接口 10/100Base-T(X), RJ45接口 |
| 指示燈 | 前面板指示燈 電源指示燈: PWR1,PWR2 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
| 撥碼開關 | 開啟/關閉廣播風暴抑制功能 |
| 電源 | 輸入電壓 12-48VDC/18-30VAC 接入端子 4芯5.08mm間距插入式端子 功率 <4.6W 過載保護 支持 反接保護 支持 冗余保護 支持 |

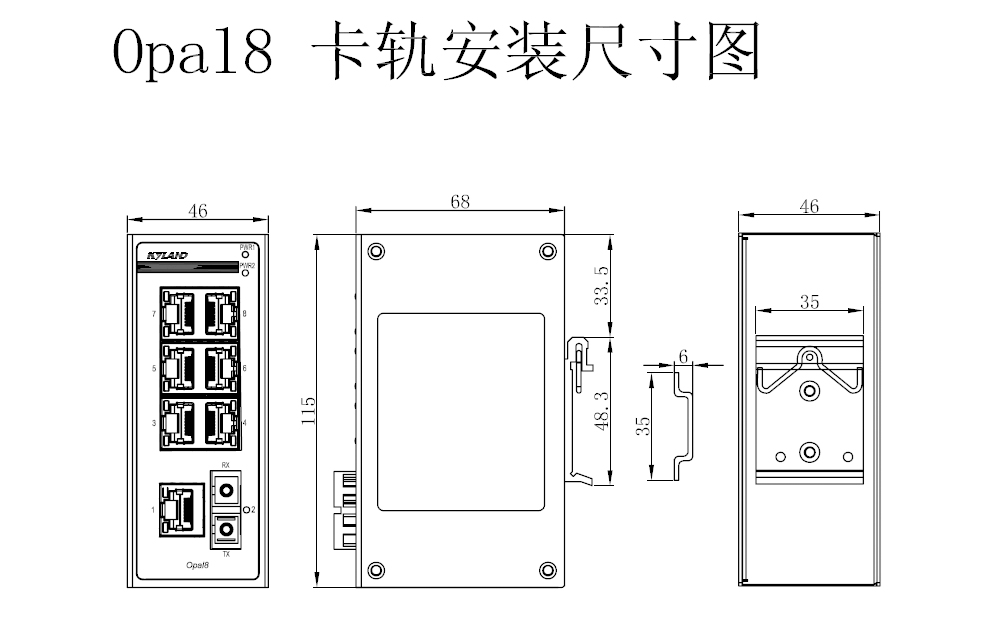

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP30 尺寸 46mm×115mm×68mm(W×H×D) 重量 0.3Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -10℃～+60℃(Opal8-E) -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 5030000h 保修期 5年 |
| 認證 | CE, FCC,UL61010, Class I Div 2, IECEx,ATEX Zone 2,Ex ec IIC T4 Gc |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±1kV/DM;±2kV/CM; Data Port: ±2kV IEC61000-4-5(Surge)Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
Opal8-Ports-Connector-PS1-PS2 Opal8-E-Ports-Connector-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
N/A:寬溫 E:窄溫 |
工作溫度-40℃-75℃ 工作溫度-10℃-60℃ |
|
Ports:端口 |
8T=8X10/100Base-T(X)電口 1S7T=1X100Base-FX,單模光口;7X10/100Base-T(X) RJ45電口 1M7T=1X100Base-FX,多模光口;7X10/100Base-T(X) RJ45電口 1SFP7T=1X100Base-X,SFP接口;7X10/100Base-T(X) RJ45電口 2S6T=2X100Base-FX,單模光口;6X10/100Base-T(X) RJ45電口 2M6T=2X100Base-FX,多模光口;6X10/100Base-T(X) RJ45電口 2SFP6T=2X100Base-X,SFP接口;6X10/100Base-T(X) RJ45電口 以上所有型號均有EMC增強型產品（EMC可達4級標準） |
|
Connector:百兆光口參數（僅適用于帶有1S/1M/2S/2M端口的型號） |
SC05=SC接頭,多模,1310nm,5km ST05=ST接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km ST40=ST接頭,單模,1310nm,40km SC60=SC接頭,單模,1310nm,60km SC80=SC接頭,單模,1550nm,80km NA：無百兆光口時, Connector項為空 |
|
PS1-PS2:冗余電源輸入 |
LV-LV=12-48VDC/18-30VAC,冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
百兆SFP模塊 |
參考工業級百兆SFP模塊選購表 |
|
DT-BGAZ-01 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
