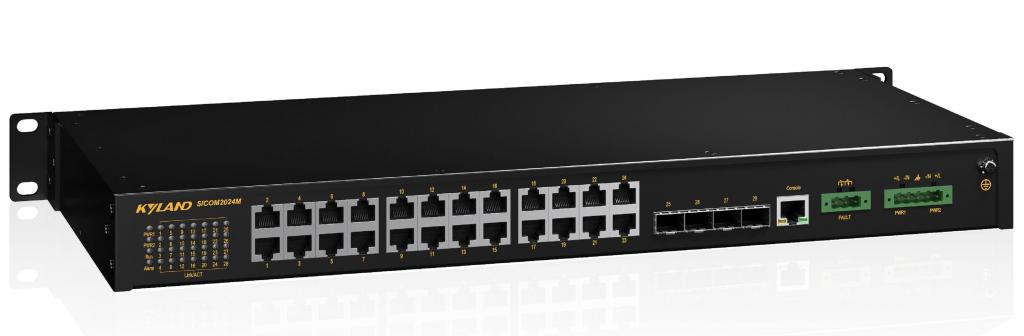

SICOM2024M是針對工業通信系統需求設計的二層網管型工業以太網交換機，最大支持4個千兆SFP接口，24個百兆電口。SICOM2024M交換機為19英寸機架式安裝，支持前面板安裝和后面板安裝。SICOM2024M支持端口、VLAN、組播、Qos、快速冗余環等豐富的二層軟件特性，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。目前已經廣泛應用在電力、軌道交通、智能交通行業、自動控制行業等領域。
支持4個千兆SFP接口，24個百兆電口
支持基于IEC62439-6 的DRP/DHP 冗余協議，網絡自愈時間<20ms
支持光口DDM功能
支持豐富的安全功能
支持多種告警類型及日志記錄上傳功能
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入方向限速 支持單播/組播/廣播風暴抑制 支持靜態ARP 支持ARP老化時間設置 支持靜態MAC配置 支持MAC老化時間設置 支持MAC學習模式設置 |
| 冗余技術 | 支持DRP/DHP，自愈時間<20ms 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持STP/RSTP/MSTP |
| 組播技術 | 支持IGMP snooping，query 支持GMRP |
| 安全技術 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 支持用戶登錄超時退出機制 支持端口隔離 支持MAC地址數量限制 支持IP Source Guard 支持遠程訪問管理 |
| 服務質量管理 | 支持ACL,對L2-L7層數據進行過濾 支持802.1p(CoS),DSCP 支持SP,WRR隊列調度 支持端口流量整形及隊列流量整形 |
| 管理與維護 | 支持Console，Telnet，WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持FTP/TFTP/HTTP方式軟件升級 支持FTP/TFTP/HTTP方式配置文件上傳下載 支持IP/MAC沖突告警，失電告警，電源告警，溫度告警，端口狀態告警，端口流量異常告警，端口CRC錯誤/丟包率告警，環告警，CPU/內存利用率告警，光功率告警，配置變更告警，用戶登入登出告警 支持RMON（統計組，歷史組，告警組，事件組） 支持本地端口鏡像，遠程端口鏡像 支持Syslog，可保存到Flash或發送到日志服務器，可將日志通過HTTP方式導出 支持環路保護 支持Link-check 支持LLDP 支持DDM 支持IPV4/IPV6 |
| IP管理 | 支持DHCP server/client/snooping/option 82 |
| 時鐘管理 | 支持SNTP client 支持NTP client 支持RTC 支持時區和夏令時配置 |
| 產品規格 | |
| 技術參數 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 511 MAC表 8K 包緩沖區 4.1Mbit 包轉發率 9.5Mpps 交換延遲 <10μs |
| 接口 | 千兆端口 1000Base-X SFP接口 百兆端口 100Base-X SFP接口 ，10/100Base-T(X) RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm間距插入式端子 |
| 指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,Speed |
| 電源 | 輸入電壓 24-48VDC(18-72VDC) 100-240VAC,50/60Hz；110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm間距插入式端子 功率 < 13W 過載保護 支持 反接保護 支持 冗余保護 支持 |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×44mm×200mm(W×H×D); 重量 <3Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF 318296h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,ClassA EMS GB/T 17626.2(ESD) ±6kV(contact),±8kV(air) GB/T 17626.3(RS) 10V/m(80MHz-1GHz) GB/T 17626.4(EFT) Power Port:±2kV;Data Port:±1kV GB/T 17626.5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV GB/T 17626.6(CS) 10V(150kHz-80MHz) GB/T 17626.8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) GB/T 17626.9(脈沖磁場) 1000A/m GB/T 17626.10(阻尼振蕩) 10A/m GB/T 17626.18(振蕩波) 2kV/CM,1kV/DM GB/T 17626.16(共模傳導) 10V(cont.),100V(1s) |
推薦型號
| 產品型號 | 型號說明 |
| SICOM2024M-4SFP24T-HV-HV | 4×100Base-X，1000Base-X SFP接口，24×10/100Base-T(X)電口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余電源 |
| SICOM2024M-4SFP24T-L2-L2 | 4×100Base-X，1000Base-X SFP接口，24×10/100Base-T(X)電口，24-48VDC(18-72VDC)冗余電源 |
選購配件
| 配件型號 | 配件說明 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 串口線 | RJ45/DB9，2米，編碼：111030019 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯5.08毫米間距電源端子，編碼：107010590 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107011537 |
| 掛耳 | 單個安裝掛耳，編碼：109999003 |
