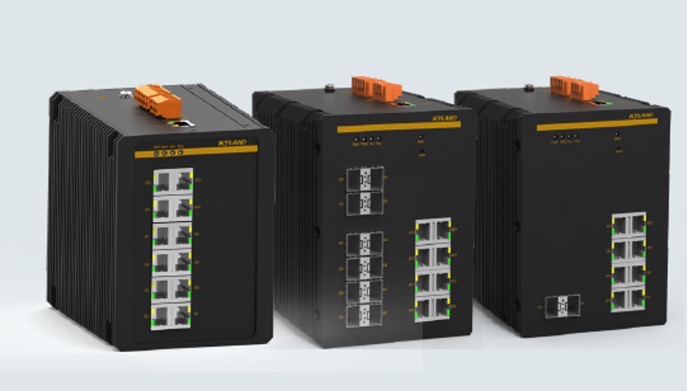

SICOM3000TSN 時間敏感網絡交換機是一款集成了時間敏感網絡（TSN）特性的卡軌式管理型工業以太網交換機，提供10GBase-X SFP+接口; 100/1000Base-X SFP接口; 10/100/1000Base-T(X) RJ45電口，可通過自協商與對端設備協商端口速率及雙工模式。時間敏感網絡（TSN：Time Sensitive Networking ）是IEEE802.1 TSN任務組開發的一套協議標準，該標準定義了以太網數據傳輸?shù)臅r間敏感機制，通過允許一些流量分組優先轉發，利用門控調度機制清理線路以及帶寬預留等機制來保證業務流量在以太網中的傳輸性能，為標準以太網增加了確定性和可靠性，以確保以太網能夠為關鍵數據的傳輸提供穩定一致的服務級別，當前可支持的時間敏感網絡基礎協議包括：IEEE 802.1AS 、IEEE 802.1Qbv、IEEE 802.1Qci、 802.1CB和802.1Qbu等。SICOM3000TSN支持IEEE1588 PTPV2，DRP（自愈時間<20ms），RSTP/MSTP，VLAN，組播，QoS，SSH等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。SICOM3000TSN具有IP40防護的金屬外殼，抗強振動的卡軌座，極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。在工業領域，時間敏感網絡作為下一代工業網絡的演進方向，應用在工業自動化領域、汽車內部網絡等各種對傳輸時間有高穩定性要求的網絡。
| 軟件功能 | ||
| TSN時間敏感網絡 | 支持IEEE 802.1AS 支持IEEE 802.1Qbv 支持IEEE 802.1Qci 支持IEEE 802.1CB 支持IEEE 802.1Qbu |
|
| 交換功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速 支持全局廣播風暴抑制 |
|
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP |
|
| 組播技術 | 支持IGMP snooping 支持GMRP 支持靜態組播 支持IGMPv2/v3 |
|
| 網絡安全 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用戶分級 支持端口MAC地址綁定 |
|
| 服務質量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR隊列調度 支持ACL |
|
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持SFTP/HTTP軟件升級 支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警 支持DDM(SFP接口) 支持環路檢測 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check Reset:支持重啟和恢復默認配置 |
|
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
|
| 時鐘管理 | 支持SNTP Client 支持PTP, IEEE1588(硬件和軟件支持) |
|
| 技術參數 | 標準 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 (PTP V2) IEEE 802.1AS IEEE 802.1Qbv IEEE802.1CB IEEE 802.1Qci IEEE 802.1Qbu |
| 交換屬性 | ||
| 優先級隊列 | 8 | |
| VLAN數 | 4K | |
| VLAN ID | 1～4094 | |
| 組播組數 | 8K | |
| MAC表 | 32K | |
| 包緩沖區 | 32Mbit | |
| 交換延遲 | <5μs | |
| Jumbo幀 | 9.6Kbytes | |
| 接口 | ||
| 端口 | 12GE 型號：12×10/100/1000Base-T(X)，RJ45 電口 4X8GX8GE 型號：4×10GBase-X SFP+接口，8×100/1000Base-X SFP 接口， 8×10/100/1000Base-T(X)，RJ45 電口 2GX8GE 型號：2×100/1000Base-X SFP接口，8×10/100/1000Base-T(X)，RJ45 電口 |
|
| Console口 | RS232,RJ45 | |
| 管理口 | 支持帶內帶外，帶外口：RJ45電口 | |
| 告警端口 | 3芯5.08mm間距插入式端子,250VAC/220VDC Max, 2A Max 2路Alarm input輸入：干節點：邏輯0（短路），邏輯1（斷開） 保護：4KV光電隔離；36VDC過壓保護 |
|
| 指示燈 | 前面板指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 環指示燈:Ring 接口指示燈:Link/ACT,Speed(電口)，Link/ACT(光口) |
| 電源 | ||
| 輸入電壓 | L2：24-48VDC(18-72VDC) HV:100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) |
|
| 接入端子 | 5芯5.08mm間距插入式端子 (L2) 3芯7.62mm間距插入式端子 (HV) |
|
| 功率 | <25W | |
| 過載保護 | 支持 | |
| 反接保護 | 支持 | |
| 冗余保護 | 支持 | |
| 機械結構 | ||
| 外殼 | 金屬材質 | |
| 散熱方式 | 自然冷卻,無風扇 | |
| 防護等級 | IP30以上 | |
| 尺寸 | 120mm*164.5mm*154mm | |
| 重量 | 小于1.25Kg | |
| 安裝方式 | DIN卡軌式或壁掛式 | |
| 環境 | ||
| 工作溫度 | 寬溫：-40℃～+75℃ | |
| 儲存溫度 | -40℃～+85℃ | |
| 相對濕度 | 5～95%無凝露 | |
| 質保 | MTBF | >300000h |
| 行業標準 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMS | IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) |
|
| 機械 | IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
推薦型號
|
產品型號 |
說明 |
|

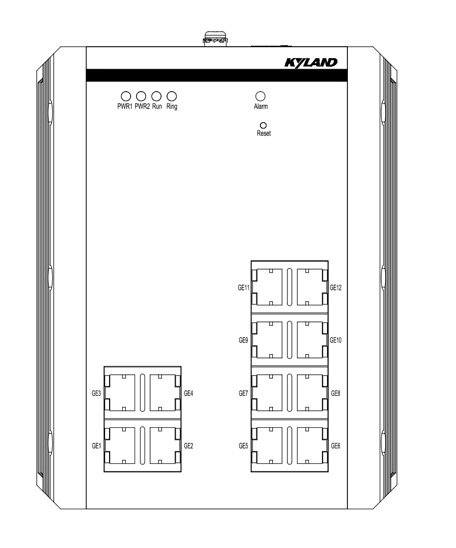

SICOM3000TSN-12GE-HV |
12×10/100/1000Base-T(X) RJ45 電口，220VDC 電源輸入 |
|

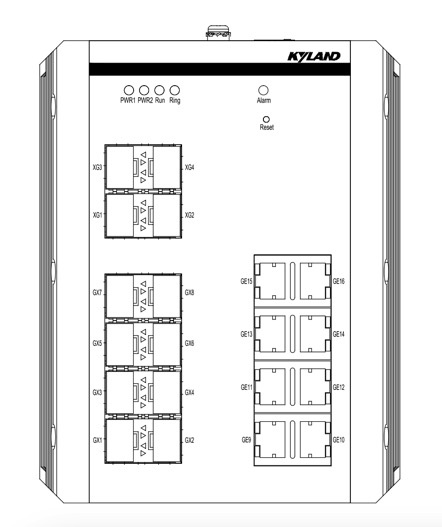

SICOM3000TSN-4X8GX8GE-L2-L2 |
4×10GBase-X SFP+ 接口，8×100/1000Base-X SFP 接口，8×10/100/1000Base-T(X) RJ45 電口；24-48VDC 冗余輸入 |
|
SICOM3000TSN-2GX8GE-L2-L2 |
2×100/1000Base-X SFP 接口，8×10/100/1000Base-T(X) RJ45電口；24-48VDC 冗余輸入 |
