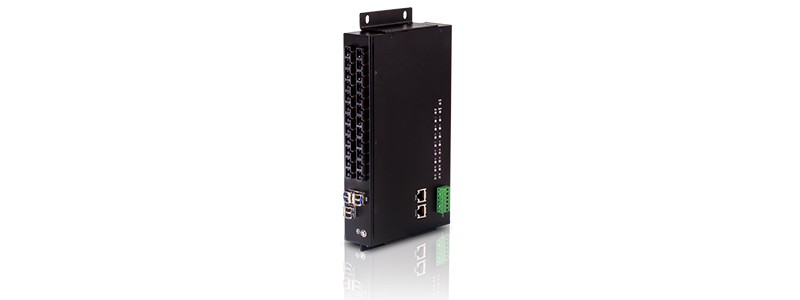

SICOM3016BA是一款低功耗、符合防爆標準中本質安全認證的高密度端口交換機。具有優越的絕緣、防潮性能，支持多種冗余環路協議、網絡自動拓?fù)洹⑦h(yuǎn)程監控和鏈路檢測等功能，主要應用于工廠自動化、煤炭礦區、化工等惡劣環境。
| 軟件特性 | |
| 交換功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族, 自愈時間<50ms 支持STP/RSTP |
| 組播協議 | 支持IGMP Snooping 支持GMRP 支持靜態組播 |
| 服務質量 | 支持SP,WRR隊列調度 支持ACL |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c，可通過Kyvision集中管理 支持FTP軟件升級 支持IP/MAC沖突,電源告警,端口告警和環告警 支持RMON 支持端口鏡像 支持LLDP 支持Link-check |
| 時鐘管理 | 支持SNTP Client |
| 產品規格 | |
| 標準 | IEEE 802.3i(10Base-T) IEEE 802.3u (100Base-T和100Base-FX) IEEE802.3z (1000Base-X) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1D(STP) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 4 VLAN數 256 VLAN ID 1～4093 組播組數 256 MAC表 8K 包緩沖區 2Mbit 包轉發率 7.7Mpps 交換延遲 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 百兆端口 100Base-FX, 單/多模SC/ST/FC任選; 10/100Base-T(X), RJ45接口 Console口 RS232, RJ45接口 告警端口 告警輸入，與電源端子集成在一個6芯5.08mm間距插入式端子上 |
| 指示燈 | 前面板指示燈 電源指示燈:PWR 運行指示燈:Run 告警指示燈:Alarm 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) 裸板支持便于集成的指示燈輸出接口 |
| 電源 | 輸入電壓 12VDC(9-18VDC); 5VDC(4.5-5.5VDC) 電源端子 6芯5.08mm間距插入式端子 功率 <10.6W 過載保護 支持 反接保護 支持 冗余保護 支持 |

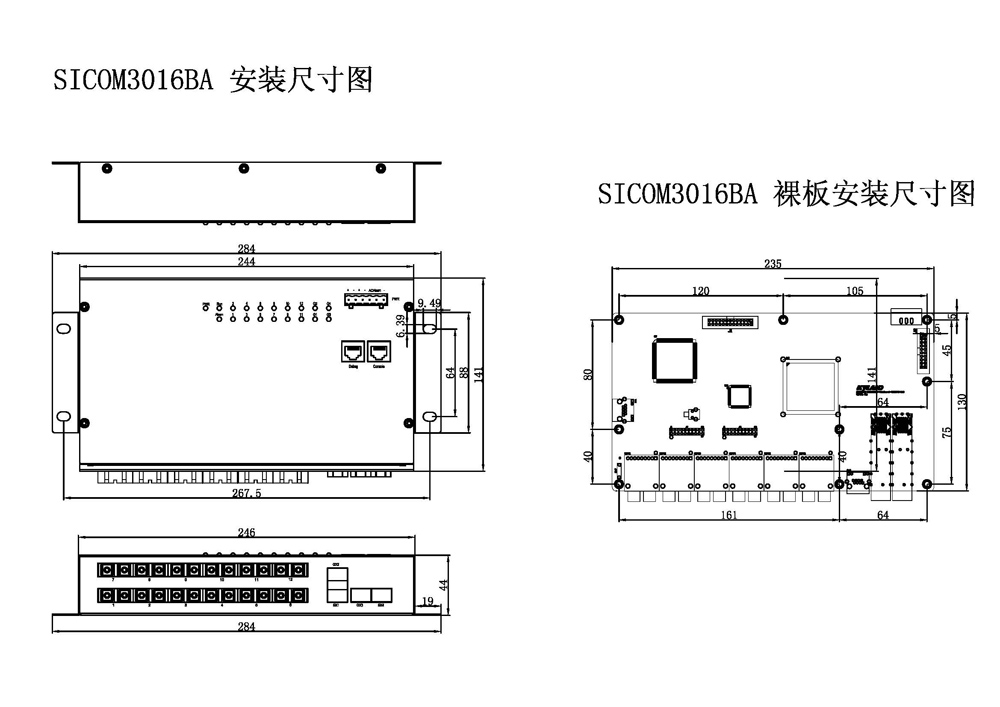

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 284mm×44mm×140mm(整機) (W×H×D); 235mm×30mm×130mm(裸板) (W×H×D) 重量 1.5Kg(整機); 0.5Kg(裸板) 安裝方式 壁掛式或嵌入式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 329032h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) 通用工業標準 IEC61000-6-2 IEC61000-6-4 防爆標準 IEC60079-0(GB/T3836.1), IEC60079-1(GB/T3836.2), IEC60079-7(GB/T3836.3), IEC60079-11(GB/T3836.4) |
產品選型
推薦型號
|
產品型號 |
SICOM3016BA-EC-Ports-Connector-PS1-PS2 SICOM3016BA-C-Ports-Connector-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
EC |
裸板三防涂覆 |
|
C |
三防涂覆 |
|
Ports:端口 |
4GX12S=4×1000Base-X, SFP接口;12×100Base-FX,單模光口 4GX12M=4×1000Base-X, SFP接口;12×100Base-FX,多模光口 4GX6S6T=4×1000Base-X, SFP接口;6×100Base-FX,單模光口;6×10/100Base-T(X) RJ45電口 4GX6M6T=4×1000Base-X, SFP接口;6×100Base-FX,多模光口;6×10/100Base-T(X) RJ45電口 3GX12S=3×1000Base-X, SFP接口;12×100Base-FX,單模光口 3GX12M=3×1000Base-X, SFP接口;12×100Base-FX,多模光口 3GX6S6T=3×1000Base-X, SFP接口;6×100Base-FX,單模光口;6×10/100Base-T(X) RJ45電口 3GX6M6T=3×1000Base-X, SFP接口;6×100Base-FX,多模光口;6×10/100Base-T(X) RJ45電口 |
|
Connector:百兆光口參數 |
SC05=SC接頭,多模,1310nm,5km ST05=ST接頭,多模,1310nm,5km FC05=FC接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km ST40=ST接頭,單模,1310nm,40km FC40=FC接頭,單模,1310nm,40km SC60=SC接頭,單模,1310nm,60km SC80=SC接頭,單模,1550nm,80km |
|
PS1-PS2:電源輸入 |
L6-L6=12VDC(9-18VDC),冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
千兆SFP模塊 |
參考工業級千兆SFP模塊選購表 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
