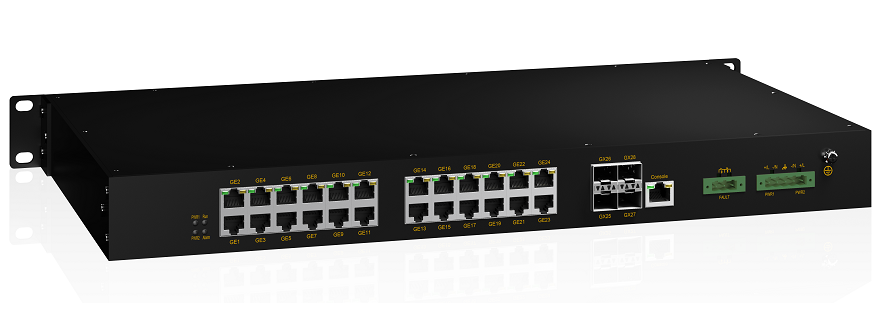

SICOM3024P是針對EMC性能要求嚴格的工業通信系統需求設計的二層網管型工業以太網交換機，最大支持28個千兆接口，滿足IEC61850和IEEE1613標準，獲得KEMA金章證書。SICOM3024P交換機為19英寸機架式安裝，支持前面板安裝和后面板安裝，SICOM3024P支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件，目前已經廣泛應用在電力、軌交交通、石油化工及其他對EMC性能有嚴酷要求的工業通信系統中。
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入方向限速 支持單播/組播/廣播風暴抑制 支持靜態ARP 支持ARP老化時間設置 支持靜態MAC配置 支持MAC老化時間設置 支持MAC學習模式設置 |
| 冗余技術 | 支持DRP/DHP，自愈時間<20ms 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持STP/RSTP/MSTP |
| 組播技術 | 支持IGMP snooping，query 支持GMRP |
| 安全技術 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 支持用戶登錄超時退出機制 支持端口隔離 支持MAC地址數量限制 支持IP Source Guard 支持遠程訪問管理 |
| 服務質量管理 | 支持ACL,對L2-L7層數據進行過濾 支持802.1p(CoS),DSCP 支持SP,WRR隊列調度 支持端口流量整形及隊列流量整形 |
| 管理與維護 | 支持Console，Telnet，WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持FTP/TFTP/HTTP方式軟件升級 支持FTP/TFTP/HTTP方式配置文件上傳下載 支持IP/MAC沖突告警，失電告警，電源告警，溫度告警，端口狀態告警，端口流量異常告警，端口CRC錯誤/丟包率告警，環告警，CPU/內存利用率告警，光功率告警，配置變更告警，用戶登入登出告警 支持RMON（統計組，歷史組，告警組，事件組） 支持本地端口鏡像，遠程端口鏡像 支持Syslog，可保存到Flash或發送到日志服務器，可將日志通過HTTP方式導出 支持環路保護 支持Link-check 支持LLDP 支持DDM 支持IPV4/IPV6 |
| IP管理 | 支持DHCP server/client/snooping/option 82 |
| 時鐘管理 | 支持SNTP client 支持NTP client 支持RTC 支持時區和夏令時配置 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ad (port aggregation) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 511 MAC表 8K 包緩沖區 4.1Mbit 包轉發率 41.7Mpps 交換延遲 <5μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,Speed 后面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT 接口速率指示燈:Speed（光口） |
| 電源 | 輸入電壓 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <35W 過載保護 支持 反接保護 支持 冗余保護 支持 |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 482.6mm×44mm×245mm(W×H×D) 重量 4Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 355979hrs 保修期 5年 |
| 認證 | CE，F(xiàn)CC，UL508,Class I,Div2，KEMA，IEC 61850-3, IEEE 1613，IEC 62368-1, EN 62368-1，NEMA TS2，工信部入網許可證 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模傳導) 30V(cont.),300V(1s) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
推薦型號
| 產品型號 | 型號說明 |
| SICOM3024P-4GX24GE-HV-HV | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；24×10/100/1000Base-T(X)電口；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余電源 |
| SICOM3024P-4GX24GE-HV | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；24×10/100/1000Base-T(X)電口；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)單電源 |
| SICOM3024P-4GX24GE-L2-L2 | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；24×10/100/1000Base-T(X)電口；24-48VDC(18-72VDC)冗余電源 |
| SICOM3024P-4GX24GE-L2 | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；24×10/100/1000Base-T(X)電口；24-48VDC(18-72VDC)單電源 |
| SICOM3024P-4G12GX12GE-HV-HV | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；12×1000Base-X,10/100/1000Base-T(X) SFP接口；12×10/100/1000Base-T(X)電口；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余電源 |
| SICOM3024P-4G12GX12GE-HV | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；12×1000Base-X,10/100/1000Base-T(X) SFP接口；12×10/100/1000Base-T(X)電口；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)單電源 |
| SICOM3024P-4G12GX12GE-L2-L2 | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；12×1000Base-X,10/100/1000Base-T(X) SFP接口；12×10/100/1000Base-T(X)電口；24-48VDC(18-72VDC)冗余電源 |
| SICOM3024P-4G12GX12GE-L2 | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；12×1000Base-X,10/100/1000Base-T(X) SFP接口；12×10/100/1000Base-T(X)電口；24-48VDC(18-72VDC)單電源 |
選購配件
| 配件 | 配件說明 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 串口線 | RJ45/DB9，2米，編碼：111030134 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯5.08毫米間距電源端子，編碼：107010590 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107011537 |
| 掛耳 | 單個安裝掛耳，編碼：109999003 |
