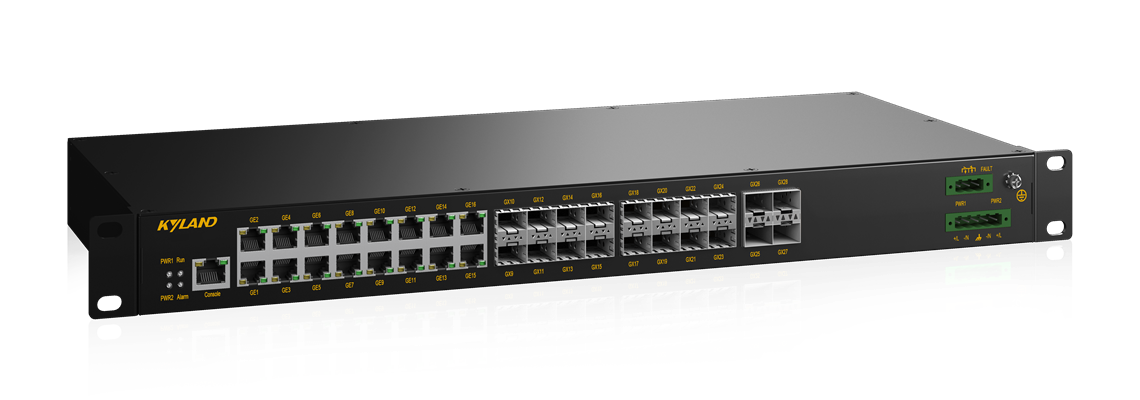

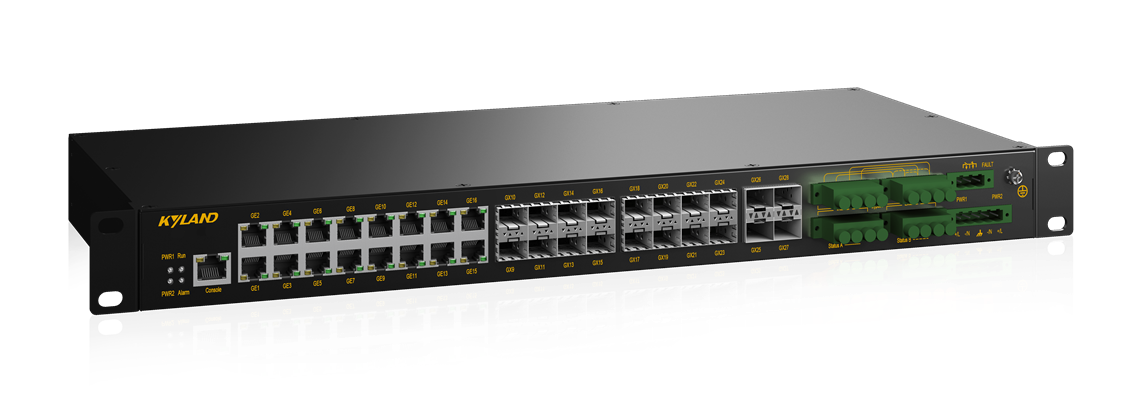

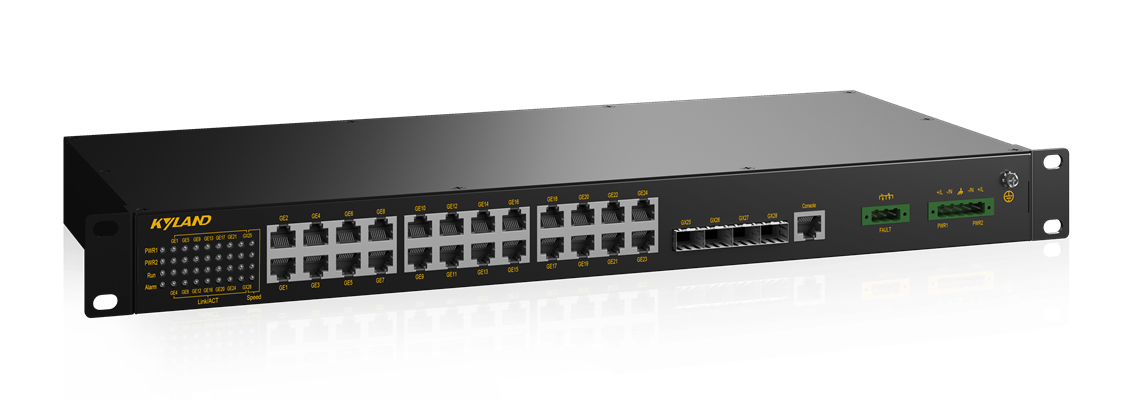

SICOM3024P是針對EMC性能要求嚴格的工業通信系統需求設計的二層網管型工業以太網交換機，最高支持28 個千兆接口，并可選Bypass 功能。SICOM3024P交換機為19英寸機架式安裝，產品支持DT-Ring 協議族（自愈時間<50ms），DRP/DHP（自愈時間<20ms），MSTP/RSTP/ STP，VLAN，組播，QoS 等豐富的二層軟件特性；以及防攻擊、DHCP snooping、IP source guard、SSH、SFTP、802.1x、AAA 認證、用戶權限分級、高級密碼管理等安全特型；并支持CLI，Telnet，Web 以及基于SNMPv1/v2c/v3 的網絡管理。目前已經廣泛應用在電力、軌交交通、石油化工及其他對EMC性能有嚴酷要求的工業通信系統中。
最大支持28 個千兆以太網接口
支持Bypass接口（可選）
支持DRP、DT-Ring及RSTP/MSTP、ERPS等多種冗余組網機制
支持HTTPS/SSL, SSH, TACACS+, IEEE802.1X, RADIUS,用戶分級等多種安全機制
支持基于硬件的PTP功能
支持豐富的故障診斷與事件告警功能
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持QinQ 支持鏈路聚合 支持速率雙工配置 支持異常幀檢測 支持流量控制 支持超長幀轉發 支持風暴抑制功能 |
| 冗余技術 | 支持基于IEC62439-6標準的DRP/DHP, 自愈時間<20ms 支持DT-Ring, DT-Ring+, DT-VLAN 協議族, 自愈時間<50ms 支持RSTP/MSTP, 兼容STP 支持ERPS |
| 組播技術 | 支持IGMP Snooping 支持靜態組播 |
| 服務質量管理 | 支持ACL, 對L2-L4 層數據進行過濾 支持SP,WRR 隊列調度 支持802.1p(CoS),DSCP 支持限速 |
| 安全功能 | 支持報文過濾 支持防攻擊 支持CPU 保護 支持DHCP snooping 支持IP source guard 支持SFTP 支持SSH 支持高級密碼管理 支持802.1x 支持本地認證，RADIUS 認證 支持用戶權限分級 支持安全管理IP 支持端口,IP,MAC 綁定 支持端口拔線自動關閉 |
| 管理與維護 | 支持命令行, WEB 管理方式 支持SNMPv1/v2c/v3，可通過Kyvision 集中管理 支持軟件升級 支持配置文件上傳下載 支持自動下載配置 支持電源告警, 溫度告警，IP/MAC 沖突告警, 內存/CPU 利用率告警, 端口告警,環告警, 端口流量告警, CRC 及丟包率告警, SFP 接口接收光 功率告警和發送光功率告警 支持UDLD 連接監測 支持LLDP 支持RMON 支持Syslog 支持DDM (SFP 接口) 支持端口鏡像 |
| 時鐘管理 | 支持NTP 支持PTPv2 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K MAC表 16K ACL 512 交換容量 56Gbps 包轉發率 83.3Mpps 交換延遲 <10μs 時延抖動 <1μs |
| 接口 | 千兆端口 10/100/1000Base-T(X) RJ45 電口,100Base-X,1000Base-X, SFP 接口 Console口 RS232,RJ45 接口 告警端口 3芯5.08mm 間距插入式端子,250VAC/220VDC Max,2A Max, 60W Max |
| 指示燈 | 前面板指示燈 運行指示燈：Run 告警指示燈：Alarm 電源指示燈：PWR1，PWR2 接口指示燈：Link/ACT 接口速率指示燈：Speed 后面板指示燈 運行指示燈：Run 告警指示燈：Alarm 電源指示燈：PWR1，PWR2 接口指示燈：Link/ACT |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC，24-48VDC；偏差±20% 接入端子 5芯5.08mm間距插入式端子 功率 <45W 過載保護 支持 反接保護 支持 冗余保護 支持 |

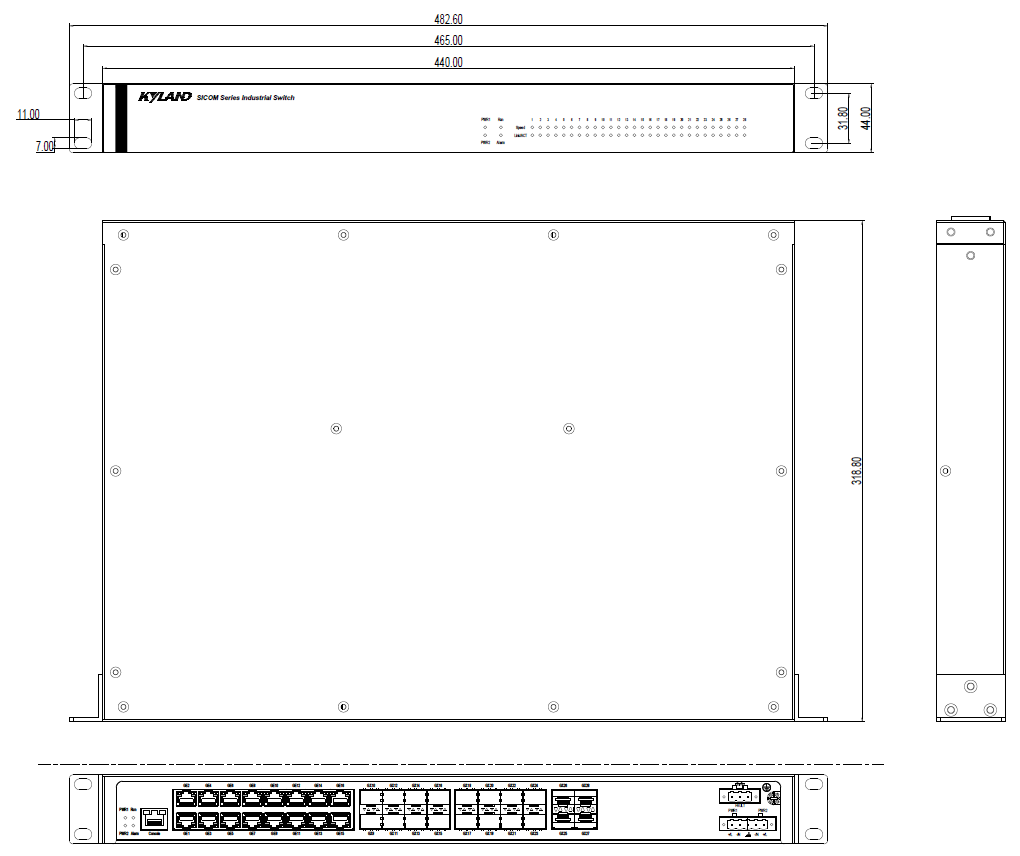

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 440mm×44mm×318.8mm(W×H×D) 重量 <3Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～ +75℃ 儲存溫度 -40℃～ +85℃ 相對濕度 5-95% 無凝露 |
| 質保 | MTBF >200000h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15，EN55032/CISPR22，Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-1GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8( 工頻磁場) 100A/m(cont.)，1000A/m(1s-3s) IEC61000-4-8（阻尼振蕩磁場）100A/m IEC61000-4-12（阻尼振蕩波）2kV/CM,1kV/DM IEC61000-4-16（共模傳導）10V(cont.),100V(1s) 機械 IEC60068-2-6( 振動) IEC60068-2-27( 沖擊) IEC60068-2-32( 自由跌落) |
推薦型號
| 產品型號 | 千兆光電復用口 | 千兆光口 | 千兆單模Bypass光口 | 千兆電口 | 高壓供電 |
| SICOM3024P-4GX24GE-HV-HV | 4 | 24 | 2路 | ||
| SICOM3024P-8G12GX8GE-HV-HV | 8 | 12 | 8 | 2路 | |
| SICOM3024P-8G8GX4GBS8GE-HV-HV | 8 | 8 | 4 | 8 | 2路 |
Kyland-SICOM3024P-Datasheet-CN
